راهکارهای بهینه‌سازی مصرف انرژی در سیستم‌های تهویه مطبوع (HVAC)

بهینه‌سازی مصرف انرژی در سیستم‌های تهویه مطبوع (HVAC)، مجموعه‌ای از اقدامات فنی، طراحی و مدیریتی است که با هدف کاهش مصرف سوخت و برق بدون به خطر انداختن سطح آسایش حرارتی ساکنین انجام می‌شود. وقتی از بهینه‌سازی صحبت می‌کنیم، منظورمان خاموش کردن دستگاه‌ها نیست، بلکه “هوشمندانه مصرف کردن” است.

در ساختمان‌های امروزی، چه مسکونی و چه تجاری، سیستم‌های تهویه مطبوع بزرگترین مصرف‌کنندگان انرژی هستند. بر اساس آمارهای جهانی و همچنین داده‌های ترازنامه انرژی کشور، حدود 40 تا 50 درصد از کل انرژی مصرفی در ساختمان‌ها صرف سرمایش، گرمایش و تهویه می‌شود. این رقم تکان‌دهنده است و نشان می‌دهد که کوچکترین اصلاح در این بخش، تا چه حد می‌تواند هزینه‌ها را کاهش دهد.

هدف این مقاله ارائه یک نقشه‌راه عملیاتی و تخصصی است. ما می‌خواهیم از کلی‌گویی فاصله بگیریم و دقیقاً بررسی کنیم که چگونه انتخاب صحیح تجهیزات، نصب اصولی و نگهداری دقیق می‌تواند راندمان را افزایش دهد. به عنوان مهندسان این حوزه، ما مسئولیت داریم که علاوه بر آسایش، به پایداری محیط زیست و اقتصاد انرژی نیز فکر کنیم.

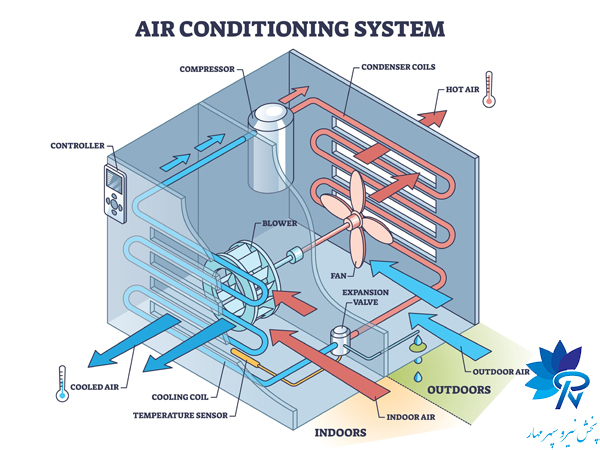

نقش سیستم‌های تهویه مطبوع در مصرف انرژی ساختمان

سیستم‌های HVAC قلب تپنده ساختمان هستند، اما اگر درست مدیریت نشوند، می‌توانند به سیاهچاله انرژی تبدیل شوند. در ساعات اوج مصرف تابستان، بار سرمایشی سیستم‌های تراکمی فشار زیادی به شبکه برق وارد می‌کند.

عوامل متعددی بر این مصرف تأثیر می‌گذارند. از کیفیت پوسته ساختمان (عایق‌بندی و پنجره‌ها) گرفته تا راندمان خود دستگاه. اما نکته‌ای که اغلب نادیده گرفته می‌شود، “رفتار سیستم در بارهای جزئی” (Part Load) است. اکثر سیستم‌ها برای بدترین شرایط طراحی می‌شوند، اما 90% عمر خود را در شرایط نیمه‌بار کار می‌کنند.

اقلیم نیز بازیگر اصلی این صحنه است. در مناطق گرم و خشک، استفاده از سیستم‌های تبخیری می‌تواند تا 70% مصرف برق را نسبت به سیستم‌های تراکمی کاهش دهد. اما در مناطق گرم و مرطوب (مثل نوار شمالی یا جنوبی ایران)، چاره‌ای جز استفاده از سیکل‌های تراکمی با راندمان بالا (High EER) نداریم. درک اقلیم، اولین قدم در مهندسی انرژی است.

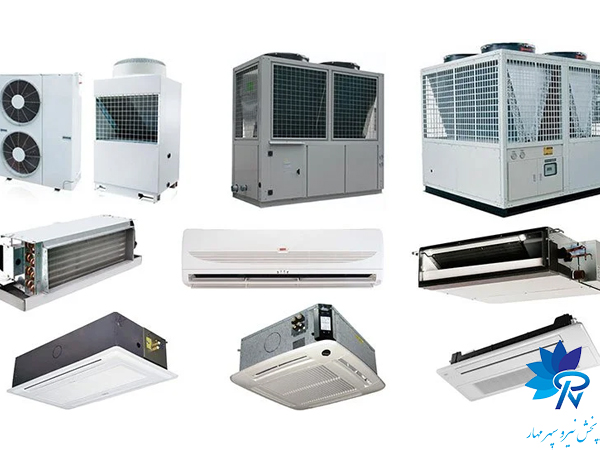

انواع سیستم‌های تهویه و تأثیر آن‌ها بر مصرف انرژی

انتخاب نوع سیستم، سرنوشت قبض‌های انرژی ساختمان را تعیین می‌کند. هر سیستم ماهیت مصرفی خاص خود را دارد که باید با کاربری ساختمان همخوانی داشته باشد.

سیستم‌های اسپلیت (Split)

اسپلیت‌ها محبوب‌ترین گزینه برای فضاهای مسکونی هستند. مدل‌های قدیمی با کمپرسورهای دور ثابت، مصرف بالایی دارند زیرا مدام روشن و خاموش می‌شوند. اما نسل جدید اینورتردار، با تنظیم دور موتور، مصرف را بهینه می‌کند. بزرگترین عیب آن‌ها محدودیت در طول لوله‌کشی است که می‌تواند راندمان را در فواصل زیاد کاهش دهد.

چیلر و فن‌کویل

در پروژه‌های بزرگ، چیلرها (تراکمی یا جذبی) پادشاهی می‌کنند. چیلرهای تراکمی هواخنک اسکرو یا سانتریفیوژ راندمان بالایی دارند (COP بالای 3 تا 5). استفاده از فن‌کویل‌ها امکان کنترل دما در هر زون را به صورت مستقل فراهم می‌کند که خود یک فاکتور صرفه‌جویی است. چیلرهای جذبی اگرچه مصرف برق کمی دارند، اما مصرف گاز و آب بالایی داشته و راندمان حرارتی پایین‌تری (COP حدود 0.7 تا 1.2) دارند.

VRF/VRV

سیستم‌های جریان مبرد متغیر (VRF) اوج تکنولوژی فعلی هستند. این سیستم‌ها با تغییر حجم مبرد ارسالی به یونیت‌های داخلی، دقیقاً به اندازه نیاز انرژی مصرف می‌کنند. مزیت فوق‌العاده آن‌ها در بارهای جزئی و امکان گرمایش و سرمایش همزمان (Heat Recovery) است. برای برج‌های اداری و هتل‌ها، VRF یکی از کم‌مصرف‌ترین گزینه‌هاست.

پکیج یونیت و روف‌تاپ یونیت

این سیستم‌ها که تمام تجهیزات را در یک باکس جای داده‌اند، برای فضاهای یکپارچه بزرگ مثل سوله‌ها و فروشگاه‌های زنجیره‌ای عالی هستند. عدم نیاز به لوله‌کشی طولانی مبرد، افت فشار را کاهش می‌دهد. با این حال، اگر کانال‌کشی طولانی و غیر اصولی باشد، اتلاف انرژی از طریق بدنه کانال‌ها بسیار بالا خواهد رفت.

سیستم‌های تبخیری و هیبریدی

کولرهای آبی و ایرواشرها در اقلیم خشک معجزه می‌کنند. مصرف برق آن‌ها صرفاً محدود به الکتروموتور و پمپ است و کمپرسور ندارند. سیستم‌های هیبریدی (ترکیب تبخیری و تراکمی) جدیدترین راهکار هستند؛ به این صورت که در ساعات خنک از روش تبخیری و در اوج گرما از سیکل تراکمی استفاده می‌کنند که منجر به کاهش شدید پیک بار می‌شود.

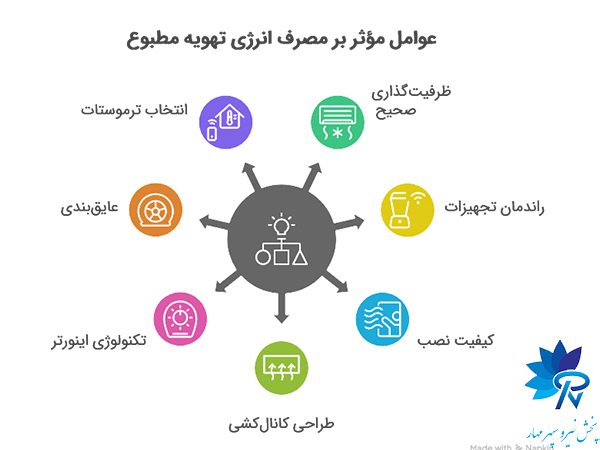

عوامل کلیدی مؤثر بر مصرف انرژی در سیستم‌های تهویه مطبوع

بهترین دستگاه‌ها به دلیل عدم رعایت عوامل زیر، بدترین عملکرد را داشته‌اند. فاکتورها و عوامل زیر در مصرف انرژی در سیستمهای HVAC تاثیر قابل توجهی خواهند داشت.

• ظرفیت‌گذاری صحیح بر اساس بار سرمایش و گرمایش
  بزرگترین اشتباه، انتخاب دستگاه با ظرفیت بیش از حد (Oversizing) است. دستگاه بزرگ مدام “Short Cycle” می‌کند (زود روشن و خاموش می‌شود). این اتفاق نه تنها مصرف را بالا می‌برد، بلکه رطوبت‌گیری را مختل کرده و استهلاک را افزایش می‌دهد. محاسبات دقیق بار (Manual J) ضروری است.
• راندمان تجهیزات (EER، SEER، COP)
  برچسب انرژی فقط یک کاغذ رنگی نیست. نسبت EER (راندمان در دمای ثابت) و SEER (راندمان فصلی) نشان می‌دهند دستگاه در ازای هر وات برق، چقدر برودت تولید می‌کند. تفاوت یک دستگاه با SEER 14 و SEER 21 می‌تواند تا 40% در هزینه‌های سالانه تأثیر بگذارد.
• کیفیت نصب و اجرای سیستم
  اگر بهترین اسپلیت دنیا را داشته باشید اما وکیوم کامل انجام نشود و رطوبت در سیکل بماند، راندمان افت می‌کند. شارژ نامناسب گاز (کم یا زیاد) فشار را بر کمپرسور افزایش داده و آمپر مصرفی را بالا می‌برد. نصب تراز یونیت‌ها و اتصالات محکم الکتریکی نیز حیاتی هستند.
• طراحی کانال‌کشی و مسیرهای لوله‌کشی
  کانال‌ها رگ‌های سیستم هستند. طراحی غلط باعث افت فشار استاتیک شده و فن باید با توان بیشتری کار کند. استفاده از زانوهای تیز، انشعابات غیر استاندارد و عدم استفاده از دمپرها، انرژی را حین انتقال هوا هدر می‌دهد.
• اینورتر و نقش آن در کاهش مصرف انرژی
  تکنولوژی اینورتر (VFD) با تغییر فرکانس برق ورودی، دور کمپرسور یا فن را کنترل می‌کند. به جای خاموش و روشن شدن‌های مکرر که پیک جریان می‌کشند، دستگاه با دور پایین و پیوسته کار می‌کند. این تکنولوژی استرس مکانیکی و الکتریکی روی سیستم را حذف کرده و مصرف را به شدت کاهش می‌دهد.
• عایق‌بندی صحیح لوله‌ها و کانال‌ها
  هر سانتی‌متر لوله مسی یا کانال که عایق نشده باشد، یعنی دور ریختن پول. عایق‌های الاستومری با ضخامت مناسب از تبادل حرارت با محیط بیرون جلوگیری می‌کنند. در فضاهای بیرونی، عایق باید روکش آلومینیومی داشته باشد تا زیر نور خورشید تجزیه نشود.
• انتخاب ترموستات مناسب
  ترموستات مغز متفکر سیستم است. ترموستات‌های قدیمی با دقت پایین (دد-بند زیاد) باعث نوسان دمایی شدید می‌شوند. یک ترموستات دیجیتال دقیق با قابلیت برنامه‌ریزی، از کارکرد بیهوده دستگاه در ساعات غیرضروری جلوگیری می‌کند.

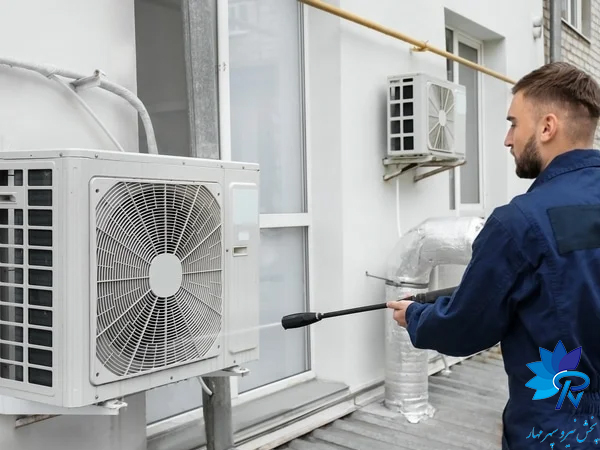

راهکارهای عملی بهینه‌سازی مصرف انرژی در سیستمهای تهویه مطبوع

مدیران تاسیسات و بهره‌برداران باید این استراتژی‌ها را به عنوان پروتکل‌های اجرایی در نظر بگیرند. این اقدامات کم‌هزینه ولی پربازده هستند.

1. تنظیمات دمایی صحیح برای تابستان و زمستان
   استاندارد ASHRAE محدوده آسایش را مشخص کرده است. تنظیم دما روی 24 درجه سانتی‌گراد در تابستان به جای 21 درجه، می‌تواند تا 15% مصرف انرژی را کاهش دهد. هر یک درجه تغییر دما، معادل 3 تا 5 درصد صرفه‌جویی است.
2. استفاده از ترموستات هوشمند و BMS
   سیستم مدیریت ساختمان (BMS) اجازه می‌دهد تمام تجهیزات را مانیتور کنید. تعریف سناریو (مثلاً حالت اکونومی در شب) و کنترل از راه دور، خطای انسانی را حذف می‌کند. ترموستات‌های هوشمند یادگیرنده (Learning Thermostats) الگوی حضور افراد را یاد می‌گیرند و خودکار دما را تنظیم می‌کنند.
3. سرویس و نگهداری دوره‌ای
   کویل‌های کندانسور کثیف نمی‌توانند گرما را دفع کنند، در نتیجه فشار دیسشارژ بالا رفته و کمپرسور برق بیشتری می‌بلعد. فیلتر هوای کثیف جریان هوا را خفه می‌کند. یک برنامه سرویس منظم (PM) شامل شستشوی کویل‌ها و تعویض فیلترها، راندمان را در حد نامی حفظ می‌کند.
4. کنترل نشتی‌ها و اصلاح کانال‌کشی
   نشتی هوا از کانال‌ها در سقف کاذب، یعنی خنک کردن فضای مرده. تست دود یا استفاده از دستگاه‌های نشت‌یاب و سپس درزگیری با ماستیک یا نوارهای مخصوص، حجم هوای مفید را افزایش می‌دهد و بار روی فن را کم می‌کند.
5. تنظیم فشار استاتیک فن و بالانس هوا
   اگر فشار مثبت یا منفی ساختمان تنظیم نباشد، هوای مطبوع از درز پنجره‌ها فرار می‌کند یا هوای بیرون به داخل کشیده می‌شود. بالانس کردن دریچه‌ها (TAB – Testing, Adjusting, Balancing) تضمین می‌کند که هوا دقیقاً به جایی می‌رود که باید برود. برای اطلاعات کامل مقاله فشار استاتیک در تهویه مطبوع را مطالعه نمایید.
6. استفاده از دریچه و دیفیوزرهای مناسب برای توزیع صحیح هوا
   پرتاب باد و الگوی توزیع هوا مهم است. اگر دریچه تنظیم هوا را مستقیم روی سر افراد نریزد و اختلاط هوا (Mixing) به درستی انجام نشود، نقاط گرم و سرد ایجاد شده و کاربر مجبور می‌شود دما را پایین‌تر بیاورد. استفاده از دریچه‌های اسلات یا سقفی استاندارد ضروری است.
7. سایه‌بان کندانسور و تهویه مناسب برای یونیت خارجی
   کندانسور باید نفس بکشد. نصب سایه‌بان (بدون مسدود کردن جریان هوا) باعث می‌شود هوای ورودی به کندانسور خنک‌تر باشد و انتقال حرارت بهتر انجام شود. قرار دادن کندانسور در فضای تنگ و بسته، حکم مرگ تدریجی کمپرسور و افزایش تصاعدی قبض برق را دارد.

انتخاب تجهیزات کم‌مصرف در هنگام خرید

خرید سیستم تهویه یک سرمایه‌گذاری بلندمدت است. نگاه کوته‌بینانه به قیمت اولیه، بزرگترین دام برای خریداران است.

معیارهای انتخاب دستگاه کم‌مصرف (رتبه انرژی، SEER/COP)

همیشه به برچسب انرژی نگاه کنید و به دنبال رده‌های A+ و A++ باشید. در چیلرها، پارامتر IPLV (راندمان در بار جزئی) از COP (راندمان در تمام بار) مهم‌تر است، چون چیلر بندرت با 100% توان کار می‌کند.

برندهای شناخته‌شده در تجهیزات کم‌مصرف

تجربه نشان داده برندهای ژاپنی و برخی برندهای معتبر آمریکایی و اروپایی (مانند Daikin, Mitsubishi, Carrier) پیشرو در تکنولوژی کم‌مصرف هستند. اگرچه قیمت بالاتری دارند، اما کیفیت کویل‌ها، هوشمندی برد الکترونیکی و راندمان کمپرسورهایشان، بازگشت سرمایه را تضمین می‌کند.

مقایسه هزینه اولیه و هزینه مصرف (Life Cycle Cost)

تحلیل هزینه چرخه عمر (LCC) شامل قیمت خرید، هزینه نصب، هزینه تعمیرات و هزینه انرژی در طول 15 تا 20 سال است. یک دستگاه ارزان با مصرف بالا، در طول عمرش 3 تا 4 برابر قیمت خود، هزینه برق روی دست شما می‌گذارد. همیشه LCC را محاسبه کنید.

هوشمندسازی سیستم‌های HVAC

عصر، عصر داده‌هاست. سیستم‌های سنتی “کور” هستند، اما سیستم‌های هوشمند “می‌بینند” و “تصمیم می‌گیرند”.

نقش سنسورها (CO₂، دما، رطوبت)

سنسورهای CO2 در فضاهای پرتردد (مثل سالن کنفرانس) معجزه می‌کنند. سیستم فقط زمانی هوای تازه (که نیاز به خنک‌سازی دارد) را وارد می‌کند که جمعیت زیاد باشد (Demand Controlled Ventilation). این کار از ورود بی‌رویه هوای گرم بیرون جلوگیری می‌کند.

سیستم‌های کنترل پیشرفته VAV / VRF

باکس‌های VAV (حجم هوای متغیر) با دریافت فرمان از ترموستات، حجم هوای ورودی به اتاق را کم و زیاد می‌کنند. این یعنی فن هوارسان می‌تواند دور خود را پایین بیاورد. ترکیب VAV با سیستم‌های هوشمند، اوج بهره‌وری در ساختمان‌های اداری است.

مزایای زمان‌بندی عملکرد دستگاه‌ها

چرا باید سیستم تهویه یک اداره از ساعت 6 صبح تا 8 شب با تمام توان کار کند؟ با تعریف جداول زمانی (Scheduling)، سیستم یک ساعت قبل از ورود کارمندان روشن و بلافاصله پس از خروج خاموش می‌شود.

کاربرد اینترنت اشیا (IoT)

تجهیزات مجهز به IoT به شما اجازه می‌دهند از هر جای دنیا وضعیت سیستم را چک کنید. آن‌ها می‌توانند خرابی‌ها را پیش‌بینی کنند (Predictive Maintenance) و قبل از اینکه راندمان افت کند، به مدیر تاسیسات هشدار دهند.

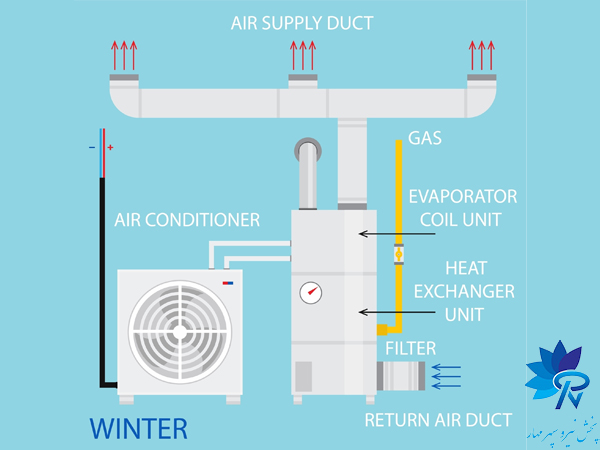

بهینه‌سازی مصرف در ساختمان‌های مختلف

نسخه واحدی برای همه ساختمان‌ها برای بهینه سازی مصرف انرژی سیستم تهویه مطبوع وجود ندارد. هر کاربری استراتژی خاص خود را می‌طلبد.

ساختمان‌های مسکونی

در منازل، فرهنگ‌سازی مهم‌ترین عامل است. استفاده از پرده‌های ضخیم برای جلوگیری از ورود تابش خورشید، استفاده از تایمر خواب اسپلیت‌ها و تنظیم دما روی 25 درجه، راهکارهای کلیدی هستند. زون‌بندی (روشن کردن فقط فضای مورد استفاده) بسیار موثر است.

دفاتر اداری و تجاری

در ادارات، بار حرارتی ناشی از کامپیوترها و روشنایی بالاست. استفاده از سیستم‌های VRF که همزمان می‌توانند یک اتاق سرور را خنک و اتاق مدیریت را گرم کنند (یا خاموش باشند) ایده‌آل است. خاموشی کامل سیستم در روزهای تعطیل باید خودکار باشد.

کارخانجات و ساختمان‌های صنعتی

در صنعت، حجم فضا عظیم است. خنک‌کاری کل سوله اشتباه است. باید از “تهویه موضعی” (Spot Cooling) برای ایستگاه‌های کاری استفاده کرد. استفاده از چیلرهای جذبی در کارخانجاتی که بخار مازاد یا حرارت اتلافی دارند (CHP)، مصداق بارز هوشمندی انرژی است.

محاسبات نمونه برای بهینه‌سازی مصرف انرژی در HVAC

بیایید با زبان ریاضی صحبت کنیم تا عمق فاجعه یا سود را درک کنیم.

مثال واقعی از محاسبه بار سرمایش و انتخاب سیستم مناسب

فرض کنید یک اتاق 20 متری دارید. محاسبه سرانگشتی (متری 400 بی تی یو) می‌گوید 8000 Btu نیاز دارید. اما اگر پنجره رو به غرب باشد و عایق ضعیف باشد، محاسبات دقیق مهندسی ممکن است عدد 12000 را نشان دهد. انتخاب دستگاه 9000 باعث می‌شود دستگاه دائم کار کند و هرگز خاموش نشود که مصرف برق را دو برابر می‌کند.

مثال از محاسبه صرفه‌جویی سالانه انرژی با استفاده از ترموستات هوشمند

اگر یک واحد مسکونی ماهانه 500 کیلووات ساعت برای سرمایش مصرف کند و ترموستات هوشمند تنها 10% (عدد محتاطانه) صرفه‌جویی ایجاد کند، سالانه 600 کیلووات ساعت صرفه‌جویی می‌شود. با احتساب قیمت تصاعدی برق، هزینه خرید ترموستات در کمتر از دو سال بازمی‌گردد.

سناریوی مقایسه دستگاه معمولی و اینورتر در مصرف برق

یک اسپلیت 24000 معمولی با جریان استارت 60 آمپر و جریان کارکرد 10 آمپر را در نظر بگیرید. مدل اینورتر استارت نرم دارد (5 آمپر) و در حالت پایداری با 4 آمپر کار می‌کند. در یک فصل کاری 4 ماهه، مدل اینورتر حدود 40% تا 50% قبض برق کمتری تولید می‌کند.

خطاهای رایج کاربران که باعث افزایش مصرف انرژی در تهویه مطبوع می‌شود

تجربه ما در بازدید از پروژه‌ها نشان می‌دهد که خطاهای انسانی عامل اصلی اتلاف هستند.

• انتخاب ظرفیت نامناسب
  خرید دستگاه بزرگتر به بهانه “قدرت بیشتر” یک باور غلط بازاری است. دستگاه بزرگ رطوبت را نمی‌گیرد و محیط را سرد و نمور می‌کند و مصرف برق را به شدت بالا می‌برد.
• عدم سرویس دوره‌ای
  کاربری را دیدم که 3 سال فیلتر اسپلیت را نشسته بود! دستگاه عملاً داشت خفه می‌شد و باد گرم می‌زد. تمیز کردن فیلتر ساده‌ترین و موثرترین کار است.
• نصب اشتباه کندانسور
  نصب کندانسور در بالکن‌های بسته یا پشت دیوارهای بلند که هوا جریان ندارد، باعث می‌شود دستگاه دائماً “اورلود” کند و با راندمان زیر 50% کار کند.
• استفاده از دمای بسیار پایین یا بسیار بالا
  تنظیم کولر روی 18 درجه خانه را سریع‌تر خنک نمی‌کند، فقط باعث می‌شود کمپرسور یکسره کار کند تا به دمایی برسد که عملاً دست‌نیافتنی است.
• نبود تهویه صحیح در اتاق دستگاه
  در موتورخانه‌ها، اگر هوا جریان نداشته باشد، گرمای تجهیزات باعث افت راندمان چیلرها و بویلرها می‌شود.

جدول‌های کاربردی

جدول مقایسه راندمان انواع سیستم‌ها

جدول تنظیمات پیشنهادی دما برای فصول مختلف (بر اساس استاندارد آسایش)

جمع‌بندی و توصیه‌های نهایی

بهینه‌سازی مصرف انرژی در تهویه مطبوع یک انتخاب نیست، یک ضرورت مهندسی و اخلاقی است. ما آموختیم که این فرآیند از لحظه طراحی و خرید تجهیزات شروع می‌شود و با بهره‌برداری صحیح ادامه می‌یابد.

خلاصه نکات کلیدی:

1. محاسبات دقیق: از “تخمین چشمی” دوری کنید و بار حرارتی را دقیق محاسبه کنید.
2. تکنولوژی اینورتر: با وجود هزینه اولیه بالاتر، بهترین دوست جیب شما در درازمدت است.
3. سرویس و نگهداری: قهرمان خاموش بهینه‌سازی است. کویل‌ها و فیلترها را تمیز نگه دارید.
4. رفتار کاربر: دمای آسایش (24 درجه) را رعایت کنید و از درزبندی ساختمان غافل نشوید.
