دریچه اسلوت

ویژگی که دریچه اسلوت را در این زمینه متمایز کرده، تفاوت قابل توجه ساختار و ظاهر زیبای آن با دیگر دریچه های خطی است که می تواند با طول های بلند تولید و عرضه شود. این دریچه دارای ارتفاع حداکثر جهت هوادهی تا 5 متر و محل نصب آن ها در داخل دیوار با پیشانی سقف کاذب می باشد.

دریچه اسلوت با جنس آلومینیومی به منظور تامین بار حرارتی و برودتی و همچنین هوای رفت مورد استفاده قرار میگیرد. الگوی هوای آن دیفیوزری است و دارای ظاهری زیبا و چشم نواز است. این دریچه دارای پوشش کوره ای الکترواستاتیکی معمولا سفید ۹۰۱۶ و یا مشکی ۹۰۰۵ با ضخامت بین ۶۰ تا ۸۰ میکرون برای رنگ های ساده  و ۱۰۰ تا ۱۲۰میکرون برای رنگ های چرمی ساخته میشود.

دریچه اسلات عموما بین یک تا هشت اسلوت سفارش گذاری و تولید می گردد و در صورت نیاز با تعداد بالاتر اسلوت نیز قابل تولید می باشد. به دلیل وجود پره های قابل تنظیم در دریچه های اسلوت الگوی پرتاب هوای خروجی از اینگونه دریچه ها قابل تنظیم است. دریچه های اسلوت جزء دریچه های هوای رفت محسوب میشوند ولی در مواردی به منظور حفظ هماهنگی در طراحی در خط برگشت نیز بکار میروند. جهت اتصال بهتر دریچه و همچنین توزیع هوای یکنواخت از تمامی سطح دریچه می بایست از پلنیوم باکس استاندارد مطابق با ابعاد دریچه استفاده شود.

این محصول یکی از انواع دریچه سقفی محسوب میشود که توسط شرکت پخش نیرو تولید میشود.

نحوه عملکرد و کاربرد دریچه اسلوت

دریچه اسلوت خطی در بدو طراحی و تولید برای فضاهای با ارتفاع بلند در کنار پنجره ها طراحی شد که بتواند تهویه مناسبی انجام دهد. به مرور با طراحی نوین در ساختمانها طراحان ساختمان این نظر را داشتند که دریچه هوا به صورت یکپارچه به عنوان نمایی از ساختمان دیده شود. از این رو دریچه های اسلات یکی از بهترین گزینه ها برای این امر بود. این محصول با توجه به یکپارچگی و استفاده در طول های بلند این امکان را به طراحان ساختمان داد تا بتوانند به عنوان یکی از ابزارهای هم فنی برای تهویه وهم زیبایی در ساختمان استفاده کنند.

مکانیزم کارکرد دریچه اسلات به این شکل است که هوایی که توسط سیستم تهویه مطبوع یا سیستم تهویه طبیعی وارد دریچه می‌شود، از طریق شکاف‌های باریک به بیرون تخلیه می‌شود. این شکاف‌ها به گونه‌ای طراحی شده‌اند که جریان هوا انتشار یافته به صورت یکنواخت و بدون تنش‌ها و تغییرات شدت جریان صورت گیرد.

ساخت دریچه اسلوت به گونه ای است که هوا را به صورت موثر هم دهش و هم مکش به محیط وارد یا خارج می کند. جریان هوا به صورت متعادل و نامحسوس به محیط تزریق می شود. خروج هوا به پلنیوم باکس که در پشت دریچه به عنوان واسط منبع تغذیه هوا به شکل مستقیم تعبیه شده بستگی دارد. به دلیل پخش شدن همگن و یکدست هوا در درون حجم پلنیوم باکس، خروج هوا از دریچه نیز یکدست و مطبوع خواهد بود.

نکته حائز اهمیت در انتخاب این نوع دریچه ها توجه لازم به سرعت جریان هوا روی دریچه، ارتفاع نصب، میزان پرتاب هوا، انطباق دریچه با پلنیوم و نحوه نصب آن می باشد. جهت تنظیم میزان هوای ورودی و یا خروجی دریچه اسلات می توان در پشت آن دمپر هوا نصب کرد. جنس این دمپر از آلومینیوم آکسترود است. استفاده از دریچه اسلوت به عنوان یک المان مدرن و دکوراتیو در طراحی های مدرن و به روز مورد توجه ویژه قرار دارد.

فریم قاب این دریچه 2.5 سانت می باشد و هر ستون وسطی به طول حدود 1.5 سانتی متر به عنوان جدا کننده هر لاین و پره های مشکی 1.5 سانتی متر هلالی جهت هدایت هوا می باشد. با توجه به شیاری که در پشت قاب دریچه و لاین ایجاد شده امکان دمپر دار بودن دریچه برای کنترل دبی وجود دارد.

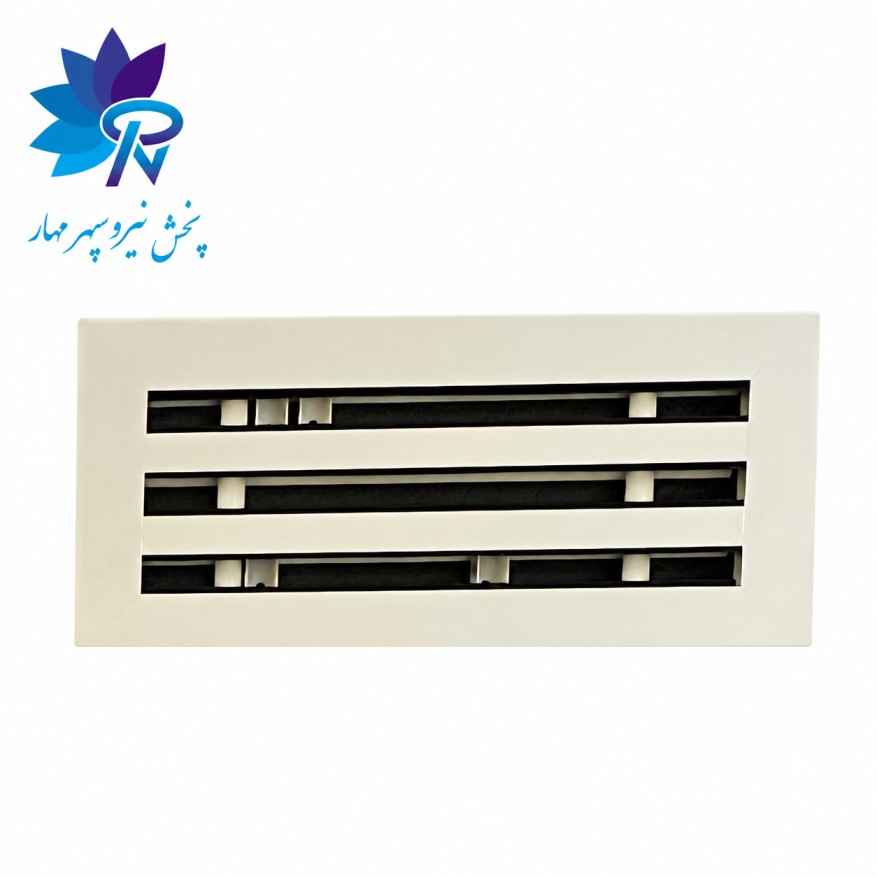

دریچه اسلات بطور کلی برای قرار گرفتن در پلنیوم طراحی شده است که البته امکان نصب در کانال را دار . این نوع دریچه در دو مدل اسلات پره معمولی و اسلات پره کاجی تولید می گردد. در تولید این دریچه ها فاصله بین خطوط استاندار می باشد امکان تغییر بین لاینها مخصوصا اسلوت پره کاجی نیست.

این محصول یکی از معروفترین انواع دریچه خطی میباشد که توسط شرکت پخش نیرو تولید میشود.

خرید و قیمت دریچه اسلوت

قیمت دریچه اسلوت برای این نوع دریچه بستگی به تعداد لاین ها و طول و عرض ودمپر دار بودن یا نبودن این محصول دارد. مثلا قیمت دریچه اسلات با طول یک متر و 8 لاین و دمپر، قیمت بالاتری از اسلات 8 لاین بدون دمپر را دارد. به صورت کلی نحوه قیمت گذاری در این نوع دریچه به تعداد لاین ها و متراژ طولی اسلات میباشد.

مبنای سفارش و خرید دریچه اسلات اندازه دهانه پلنیوم می باشد. دریچه های اسلوت با عرض 2 تا 8 لاین قابل تولید می باشد که حدود فاصله ها 3.5 سانتی متر می باشد. همچنین متریال مورد استفاده در این دریچه ها آلومینیومی می باشد و برای دمپرهای پشت گالوانیزه مورد استفاده قرار می گیرد.

رنگ این محصول معمولا سفید 9016 الکترو استاتیک می باشد. در عین حال شرکت پخش نیرو این امکان را فراهم نموده است تا مشتری بتواند با توجه به رنگ محل مورد نصب رنگ درخواستی را از روی رال انتخاب نماید. برای اطلاع از جزئیات بیشتر و مشاوره درباره این محصول با کارشناسان فروش شرکت تماس برقرار نمایید.

قابلیت های دریچه اسلوت

• پخش هوا با قابلیت جهت دهی انتخابی به صورت DIFFUSER
• حداکثر طول هر دریچه بصورت یکپارچه تا 3 متر
• قابلیت ساخت و نصب دریچه بصورت غیر یکپارچه در طول نامحدود
• امکان استفاده از دمپر جهت کنترل میزان هوادهی
• مناسب برای توزیع هوای خروجی از فن کوئل ها
• مناسب جهت مصارف دکوراتیو در سقف و روی دیوار
• با قابلیت ساخت تا 8 اسلوت

موارد مصرف دریچه های اسلات

دریچه های اسلوت هوا را می توان در محیط های داخلی، با ارتفاع سقف تا 5 متر، استفاده کرد. این دریچه ها قابل نصب در داخل دیوار و یا پیشانی سقف کاذب و یا سقف هستند.

برخی از مکان های متداول که این دریچه پرکاربرد در آنها استفاده میشوند استفاده می شود عبارتند از:

• ساختمان‌های تجاری: دریچه های اسلات معمولاً در دفاتر، اتاق‌های کنفرانس و سایر فضاهای تجاری استفاده می‌شوند تا توزیع یکنواخت و راحت هوا را برای ساکنان فراهم کنند.
• فروشگاه ها و مراکز خرید: مراکز خرید، فروشگاه و سوپرمارکت ها اغلب از این دریچه برای حفظ جریان هوای مطبوع و ثابت استفاده می کنند.
• فرودگاه ها و ترمینال ها: در ترمینال های فرودگاه، ایستگاه های اتوبوس و قطار.
• هتل ها و رستوران ها: این مکان ها از دریچه اسلوت هوا برای ایجاد یک محیط داخلی راحت برای مهمانان استفاده می کنند و در عین حال طراحی داخلی را نیز زیباتر می کنند.
• بیمارستان‌ها و مراکز مراقبت‌های بهداشتی: در محیط‌های پزشکی برای حفظ محیط‌های تمیز و تهویه مناسب.
• اماکن صنعتی: کارخانه‌های تولیدی، انبارها و کارگاه‌ها از این دریچه برای بهبود کیفیت هوا و کنترل دما در فضاهای بزرگ استفاده می‌کنند.
• مؤسسات آموزشی: مدارس، دانشگاه‌ها و ساختمان‌های آموزشی اغلب از سیستمهای پخش کننده هوا برای ایجاد یک محیط آموزشی مناسب برای دانش‌آموزان و کارکنان استفاده می‌کنند.
• مکان‌های تفریحی : سالن‌های سینما، سالن‌های تئاتر و سالن‌های کنسرت.

مزایای دریچه اسلوت

1. زیبایی و دکوراتیو بودن آن علاوه بر کاربرد فنی
2. قابلیت منحنی و مدور بودن آن
3. قابلیت افزایش تعداد شکاف های خروج هوا تا اندازه 10 اسلوت
4. نصب ساده و آسان
5. سرعت بالای نصب
6. این دریچه بر روی کنج ها به شکل دیواری یا سقفی با زاویه دلخواه طراحی می شود
7. دریچه اسلوت با توجه به مکان نصب، به صورت یکسر بسته، دو سر بسته و حتی دو سر باز می توان تولید کرد.
8. تنظیم دبی هوا به طور یکنواخت

انواع دریچه اسلوت

دریچه های اسلات را میتوان از لحاظ نوع ساخت به انواع زیر تقسیم بندی کرد:

دریچه اسلوت خطی

دریچه اسلوت خطی رایج ترین نوع این محصول هستند که با شکاف های مستقیم و پیوسته آنها در طول دریچه مشخص می شود. آنها معمولاً در مناطقی استفاده می شوند که الگوی جریان هوای خطی مورد نظر است، مانند فضاهای اداری، فروشگاه ها و اتاق های کنفرانس.

دریچه اسلات منحنی

دریچه های اسلوت منحنی (قوس دار) دارای شیارهایی با قوس ملایم هستند که در مقایسه با نوع خطی ظاهری زیباتر ارائه می دهند. آنها اغلب در فضاهایی استفاده می شوند که معماران و طراحان به دنبال ادغام توزیع هوا با عناصر طراحی داخلی هستند.

دریچه چند اسلات

دریچه های چند اسلوت از چند شکاف کوچکتر در یک بدنه پخش کننده تشکیل شده است. آنها انعطاف پذیری بیشتری را در کنترل الگوی هوا ارائه می دهند و معمولاً در مناطق بزرگتر یا فضاهای باز استفاده می شوند.

دریچه اسلوت با القای بالا (High-Induction)

دریچه های اسلات با القایی بالا از طرح‌های اختصاصی برای القای مقادیر زیادی هوای اتاق به منبع تامین هوای اصلی استفاده می‌کنند و اختلاط هوای تولید شده و اتاق را افزایش می‌دهند. این ویژگی باعث گردش بهتر هوا و توزیع دما می شود.

همچنین از لحاظ نوع نصب دریچه های اسلوت را میتوان به انواع زیر تقسیم بندی کرد:

• دریچه اسلات 90 درجه یا گونیا: این نوع دریچه در کنج قائمه سقف می تواند نصب شود.
• دریچه اسلوت ناگونیا: در زوایای بزرگ تر از 90 درجه و کمتر از 180 درجه است که این مدل در کنج دیوار و سقف هایی با شکل های ناهمگن قابل نصب می باشد.
• دریچه اسلات عمودی به سمت خارج: این نوع دریچه روی پیشانی دیوار محلی که سطح بیرونی دو دیوار باهم برخورد میکند قابل تعبیه است.
• دریچه اسلوت عمودی به سمت داخل: این نوع دریچه بر روی پیشانی دیوار در جایی که سطح داخلی دو دیوار باهم برخورد می کنند می تواند نصب گردد.

فاکتورهای انتخاب دریچه هوای اسلوت

1. اندازه و ظرفیت: انتخاب اندازه و ظرفیت مناسب دریچه های اسلات برای توزیع کارآمد هوا ضروری است. اندازه باید بر اساس ابعاد اتاق و خروجی سیستم تهویه مطبوع تعیین شود.
2. مواد و ساخت و ساز: دریچه های اسلوت با مواد مختلفی از جمله آلومینیوم، فولاد و پلاستیک موجود هستند. انتخاب مواد مناسب دوام و طول عمر را تضمین می کند.
3. گزینه های نصب: بر اساس نیازهای خاص فضا، گزینه‌های نصب موجود برای این دریچه ها، مانند فرورفتگی، نصب‌ روی سقف یا دیوار را در نظر بگیرید.
4. کنترل جریان هوا: برای اینکه کنترل بهتری بر جهت و سرعت جریان هوا داشته باشید، دریچه هایی با تیغه ها یا پره های قابل تنظیم را انتخاب کنید.

مشخصات فنی دریچه اسلات

ساخت دریچه های اسلوت

محیط بیرونی دریچه اسلوت به صورت یک فریم خطی و طویل طراحی می گردد و شیارهای داخلی دریچه نشان دهنده تعداد واحد آن است. به این منظور که اگر بین دو فریم دریچه اسلوت یک تیغه تقسیم کننده هوا نصب گردد و دریچه را به دو شیار ورود هوا تقسیم کند، به آن دریچه دو اسلوت گفته می شود. به همین ترتیب اگر دو تیغه در بین دریچه نصب شود، دریچه سه اسلوت پدید می آید. تعداد اسلوت های دریچه نیز تا ده اسلوت قابل افزایش و تولید است. دریچه اسلات را در فضاهایی با ارتفاع 5 متر می توان استفاده کرد که به طور معمول طول هر قطعه از این دریچه ها تا 3 متر متغیر است.

دریچه های اسلات با توجه به شیارهای نمای دریچه طبقه بندی و جداسازی می شوند. فاصله هر لاین از پشت دریچه 4 سانتی متر در حالت استاندارد می باشد. پس می توان گفت دریچه اسلات تک لاین 4سانتی متر، 2 لاین 8 سانتی متر، 3 لاین 12 سانتی متر و… . باید دقت داشت این اعداد برای اپنینگ پلنیوم است، و دریچه معمولا 1 سانتی متر کوچکتر ساخته می شود تا داخل پلنیوم جا گذاری شود.

نکته مهم در ابعاد دریچه اسلات که باید در نظر داشته باشیم این است که به ابعاد فوق 2.5 سانتی متر بابت قاب از هر طرف به ابعاد دریچه اضافه می شود. یعنی می توان گفت برای دریچه تک لاین با احتساب یک سانت خلاصی نمای روی قاب که دیده می شود 8 سانتی متر، دریچه دو اسلوت 12 سانتی متر، 3 لاین 16 سانتی متر و…. می باشد.

نصب دریچه اسلوت

نصب دریچه اسلوت بسیار آسان می باشد. در صورتی که به طول بیشتری نیاز باشد، قطعات بیشتری در محل مورد نظر نصب می شود.  ابعاد استاندارد بین شیارهای داخلی دریچه های اسلوت بین 20 الی 25 میلی متر می باشد.

همچنین این دریچه ها دارای قابلیت ساخت به صورت منحنی می باشند. اما با این تفاوت که شکل منحنی یا قوس دار آن فاقد پره های داخلی و دمپر کشویی است. برای پیشانی دیوار، مکانی که سطح بیرونی دو دیوار با هم برخورد می کنند، نصب دریچه های اسلوت عمودی به سمت خارج و یا داخل مناسب است. همچنین برای کنج های قائمه سقف، دریچه اسلوت 90 درجه یا گونیا مناسب است و برای کنج های با زاویه بزرگتر از قائم (90 درجه) و کمتر از 180 درجه، نصب دریچه ناگونیا توصیه می شود. پره های مشکی داخل هر لاین باعث زیبایی این محصول می باشد و همچنین با طراحی خاصی که پره ها دارند امکان پرتاب باد را از فضای بلند امکان پذیر می کند.

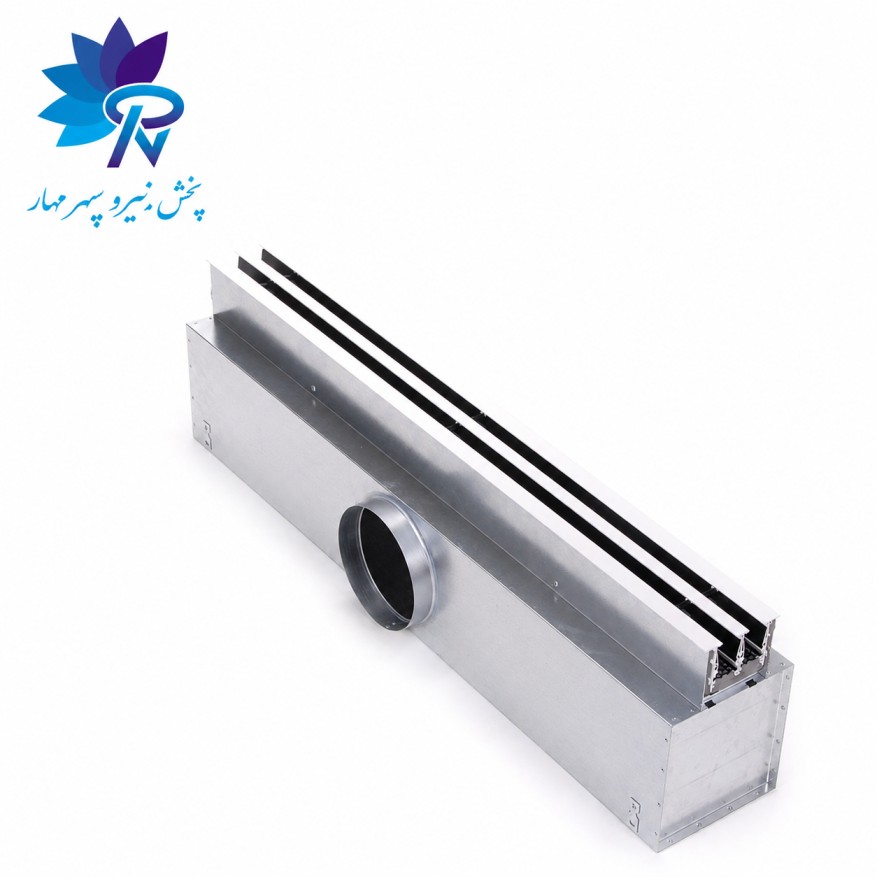

دریچه اسلات اغلب همراه با باکس های پلنیوم در پانل های سقف کاذب نصب می شود. طریقه نصب آن به صورتی است که در آن جای هیچ پیچی قابل رویت نیست و این موضوع باعث می شود که دریچه اسلوت برای محیط های داخلی قابل استفاده باشد. از پلنیوم به منظور جمع شدن هوا در پشت دریچه استفاده می شود و به این طریق توزیع هوا در طول دریچه به طور یکنواخت و پیوسته صورت می گیرد. همچنین پلنیوم ها را می توان با عایق الاستومری و یا پلی اوتان تجهیز و عایق کرد.

دریچه های اسلات را میتوان براساس نیاز در سقف و دیوار نصب کرد.

• دیوار
• انواع سقف کاذب
• سقف های گچی
• پیشانی سقف کاذب

دریچه اسلوت مخفی و کاجی

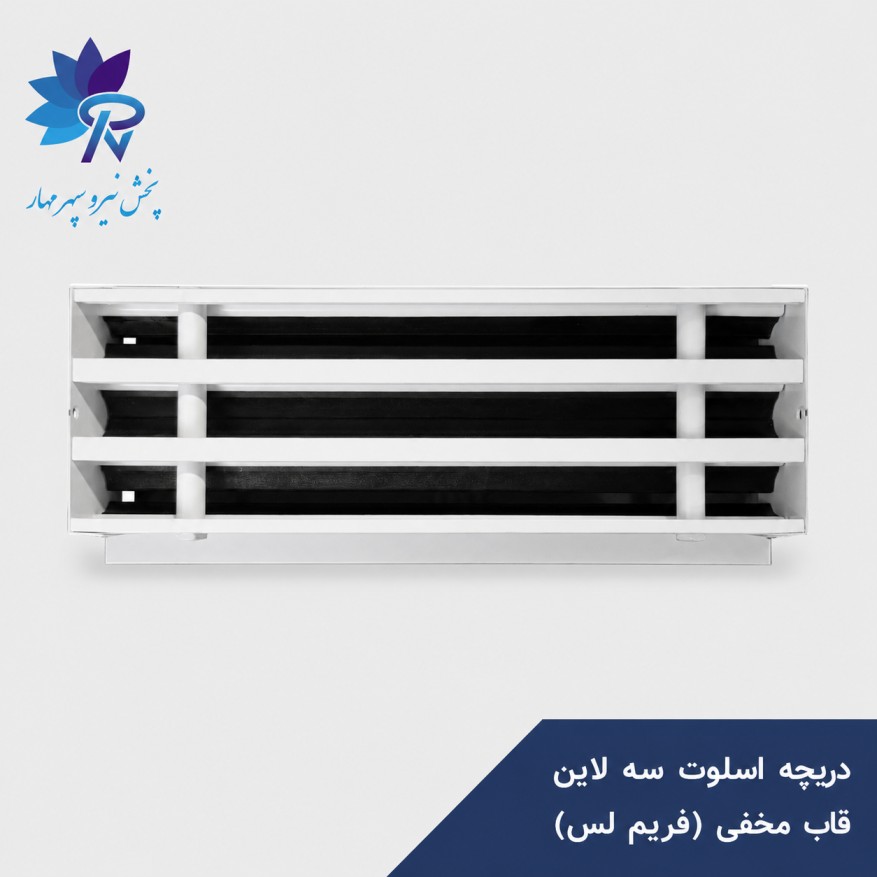

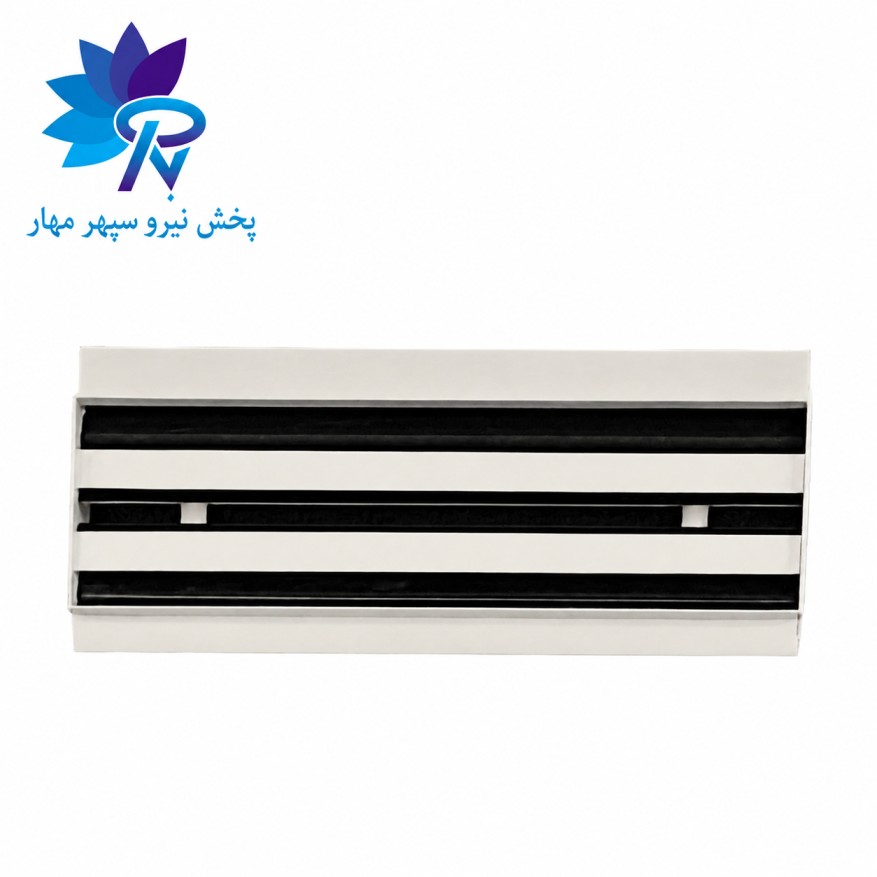

شرکت پخش نیرو سپهر مهار در راستای به روز رسانی محصولات خود دریچه اسلات فریم لس یا قاب مخفی را طراحی کرده است. این دریچه همانند دریچه اسلات قدیم طراحی شده با فرق این که قاب دو سانت نیم دور تا دور دیگر دیده نمی شود و کناف تا ابتدا لاین ها جاگذاری می‌شود و این امکان را به وجود می آورد تا بر روی سقف فقط خط های لاین مشخص گردد. البته باید دقت داشت که این محصول قبل از اینکه سقف بسته شود باید بر روی پلنیوم نصب گردد.

یکی دیگر از مزایای دریچه اسلوت مخفی این است که با طراحی که در پشت قاب صورت گرفته است می توان هر دو دریچه را با مسوار از پشت به هم نصب کرد و در طول بلند یکپارچگی کامل را ببینیم. طریقه نصب این دریچه به توسط خرچنگی در پشت پلنیوم می باشد. خرچنگی یا بست نگهدارنده به صورت یک U با زاویه ای حدود 35 درجه می باشد که در پشت پلنیوم جهت فیکس کردن دریچه استفاده می گردد.

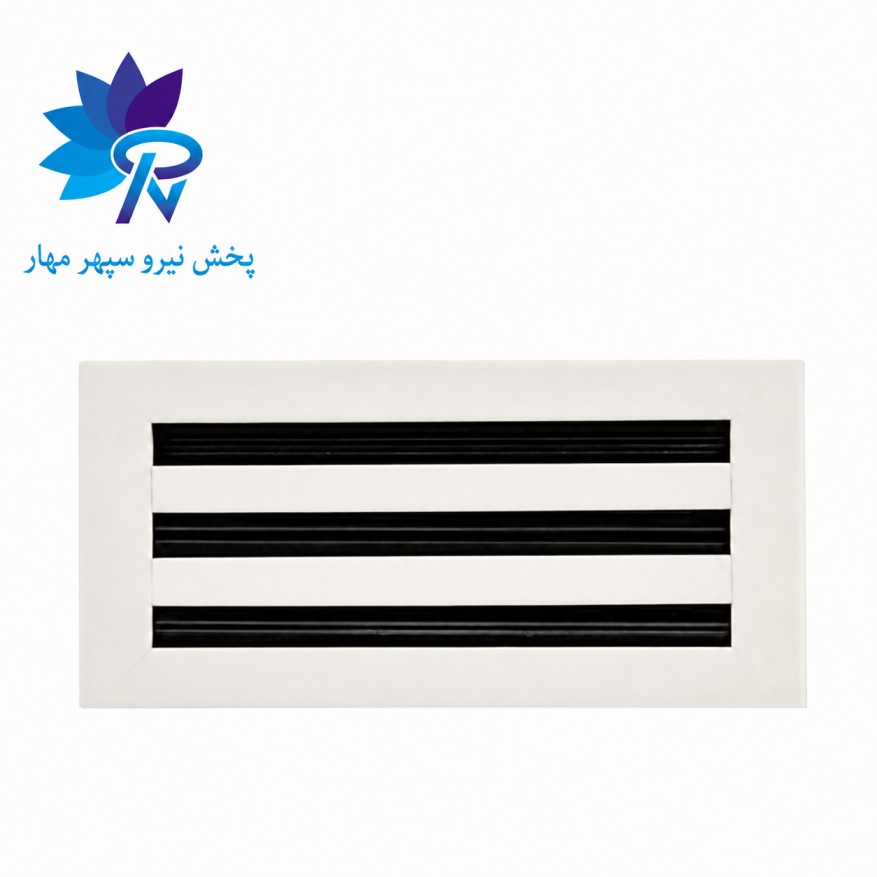

یکی دیگر از محصولاتی که از خانواده دریچه های اسلوت می باشد دریچه اسلات کاجی میباشد. این محصول با پرده هایی که داخل لاین قرار دارد و شکل آن به صورت کاجی هست توانسته است محصولی متفاوت در بازار باشد. کیفیت و ضخامت این محصول به مراتب از اسلات معمولی با کیفیت تر می باشد.
