راهنمای جامع طراحی دریچه هوا در سیستم‌های تهویه مطبوع ساختمان

طراحی یک سیستم تهویه مطبوع (HVAC) کارآمد و بهینه، فرآیندی چندوجهی است که نیازمند درک عمیق از اصول ترمودینامیک، دینامیک سیالات و معماری داخلی است. در این میان، دریچه‌های هوا، که به عنوان نقاط انتهایی سیستم توزیع هوا عمل می‌کنند، نقشی بسیار حیاتی و تعیین‌کننده ایفا می‌نمایند.

این قطعات، که اغلب در طراحی کلی ساختمان نادیده گرفته می‌شوند، در حقیقت رابط اصلی میان سیستم مکانیکی و فضای تحت تهویه هستند و طراحی صحیح آن‌ها مستقیماً بر آسایش حرارتی ساکنین، کیفیت هوای داخل (IAQ)، مصرف انرژی و حتی زیبایی‌شناسی محیط تأثیر می‌گذارد. یک طراحی دریچه هوا ساختمان که با دقت و بر مبنای اصول مهندسی انجام شده باشد، می‌تواند تفاوت میان یک سیستم پر سروصدا و ناکارآمد با یک سیستم بی‌صدا، مؤثر و بهینه را رقم بزند.

در این مقاله تخصصی، به بررسی جامع و فنی مراحل، اصول و استانداردهای طراحی دریچه هوا ساختمان می‌پردازیم. هدف، ارائه یک راهنمای کاربردی برای مهندسان، طراحان و متخصصان حوزه تأسیسات است تا بتوانند با در نظر گرفتن تمامی متغیرهای کلیدی، از جمله دبی هوا، سرعت، الگوی پرتاب، افت فشار و الزامات معماری، بهترین انتخاب را برای هر پروژه به انجام رسانند.

این راهنما از تعریف و عملکرد پایه دریچه‌ها آغاز شده و با عبور از مبانی طراحی، انواع متداول، متریال ساخت و نکات زیبایی‌شناسی، به اشتباهات رایج و استانداردهای صنعتی معتبر ختم می‌شود تا دیدی کامل و ۳۶۰ درجه از این جزء کلیدی در سیستم تهویه مطبوع ارائه دهد.

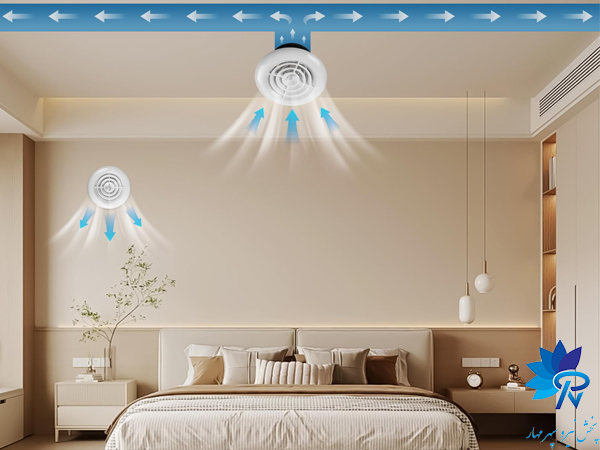

دریچه هوا چیست و چه نقشی در تهویه ساختمان دارد؟

در یک سیستم تهویه مطبوع مرکزی، هوای مطبوع شده (سرد یا گرم) از طریق شبکه‌ای از کانال‌های هوا به فضاهای مختلف ساختمان منتقل می‌شود. دریچه هوا یا دیفیوزر، آخرین المان در این مسیر توزیع است که وظیفه تحویل هوای تهویه شده به داخل اتاق و همچنین بازگرداندن هوای داخل به دستگاه مرکزی را بر عهده دارد.

این قطعه صرفاً یک خروجی ساده برای کانال تهویه مطبوع نیست، بلکه یک ابزار مهندسی دقیق برای کنترل و مدیریت جریان هوا است. عملکرد صحیح یک سیستم توزیع هوا به شدت به طراحی و انتخاب این دریچه‌ها وابسته است، زیرا آن‌ها نحوه اختلاط هوای ورودی با هوای موجود در اتاق، سرعت حرکت هوا در منطقه آسایش و توزیع دما را تعیین می‌کنند.

نقش دریچه‌ها فراتر از یک جزء مکانیکی صرف است؛ آن‌ها برآیند عملکرد کل سیستم تهویه هوا را برای کاربر نهایی ملموس می‌سازند. اگر طراحی دریچه به‌درستی انجام نشود، حتی با وجود بهترین تجهیزات مرکزی (چیلر، هواساز و…)، ساکنین ممکن است از مشکلاتی مانند کوران هوا (Draft)، نقاط سرد و گرم (Hot/Cold Spots) و یا صدای آزاردهنده ناشی از جریان هوا رنج ببرند. بنابراین، درک عمیق از نقش دریچه در جریان هوا و تأثیر آن بر پارامترهای آسایش حرارتی، اولین گام در طراحی یک سیستم تهویه مطبوع ساختمان موفق محسوب می‌شود.

تعریف دریچه تهویه و عملکرد آن در سیستم HVAC

دریچه تهویه (Air Terminal Device) یک تجهیز مهندسی است که در انتهای کانال‌های رفت (Supply) و برگشت (Return) سیستم تهویه مطبوع نصب می‌شود. وظیفه اصلی دریچه رفت، توزیع کنترل‌شده هوای مطبوع به داخل فضا با یک الگوی مشخص، سرعت مناسب و پرتاب (Throw) کافی است تا هوا به تمام نقاط مورد نظر برسد و با هوای اتاق به خوبی مخلوط شود.

این فرآیند که به آن القاء (Induction) می‌گویند، باعث می‌شود دمای هوای ورودی به سرعت تعدیل شده و از ایجاد شوک حرارتی جلوگیری شود. در مقابل، دریچه اگزاست هوا وظیفه جمع‌آوری هوای داخل فضا و هدایت آن به سمت دستگاه تهویه مرکزی برای فیلتراسیون و تنظیم مجدد دما را دارد، بدون آنکه باعث ایجاد سرعت هوای نامطلوب در اطراف خود شود.

اهمیت طراحی صحیح دریچه در توزیع یکنواخت هوا

مهم‌ترین هدف در طراحی سیستم توزیع هوا، دستیابی به شرایط دمایی و کیفی یکنواخت در سراسر منطقه اشغال شده (Occupied Zone) است. طراحی صحیح دریچه برای رسیدن به این هدف ضروری است. اگر ابعاد دریچه کوچک‌تر از حد لازم باشد، سرعت خروجی هوا افزایش یافته و باعث ایجاد صدای مزاحم و کوران می‌شود.

اگر ابعاد آن بیش از حد بزرگ باشد، سرعت هوا کاهش یافته و پدیده “ریزش” (Dumping) اتفاق می‌افتد؛ یعنی هوای سرد به دلیل چگالی بیشتر مستقیماً به سمت پایین سقوط می‌کند و با هوای اتاق مخلوط نمی‌شود. علاوه بر این، الگوی پخش هوا (Air Diffusion Pattern) که توسط پره‌های دریچه تعیین می‌شود، باید متناسب با هندسه اتاق و محل نصب باشد تا از برخورد مستقیم جریان هوا با موانع یا افراد جلوگیری کرده و پوشش کاملی را فراهم آورد.

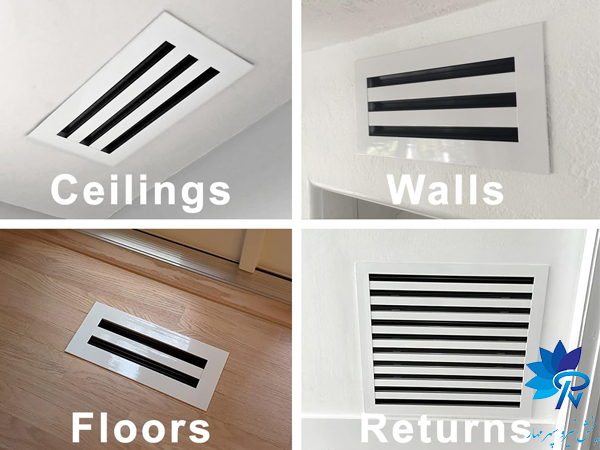

اصول طراحی دریچه هوا در ساختمان

طراحی و انتخاب دریچه هوا یک فرآیند مهندسی است که بر پایه محاسبات دقیق و تحلیل شرایط پروژه استوار است. این فرآیند تنها به انتخاب یک مدل زیبا از کاتالوگ محدود نمی‌شود، بلکه نیازمند درک عمیق از پارامترهای کلیدی مانند دبی حجمی هوا (CFM)، سرعت خروجی (Face Velocity)، افت فشار استاتیک (Static Pressure Drop) و مشخصات آکوستیک (Noise Criteria) است. طراح باید با در نظر گرفتن کاربری فضا، ارتفاع سقف، چیدمان داخلی و الزامات معماری، بهترین موقعیت، ابعاد و نوع دریچه را انتخاب کند. طراحی مسیر جریان هوا باید به گونه‌ای باشد که از پدیده اتصال کوتاه (Short-Circuiting)، یعنی بازگشت سریع هوای رفت به دریچه برگشت، جلوگیری شود.

اصول بنیادین این طراحی بر پایه دستیابی به تعادل میان عملکرد فنی و الزامات محیطی است. برای مثال، در یک دفتر کار، اولویت با توزیع هوای آرام و بی‌صدا است، در حالی که در یک فضای صنعتی ممکن است پرتاب بلند هوا برای پوشش یک منطقه وسیع اهمیت بیشتری داشته باشد. این اصول به طراح کمک می‌کنند تا با استفاده از داده‌های فنی ارائه شده توسط سازندگان، تصمیمی آگاهانه بگیرد که منجر به کارایی بهینه سیستم تهویه مطبوع و تأمین آسایش حرارتی ساکنین شود.

تعیین محل نصب دریچه‌های رفت و برگشت

محل نصب دریچه تهویه یکی از مهم‌ترین تصمیمات در طراحی است. دریچه‌های رفت معمولاً در سقف یا در قسمت بالایی دیوارها نصب می‌شوند. این موقعیت‌یابی به بهره‌گیری از “اثر کواندا” (Coandă Effect) کمک می‌کند؛ پدیده‌ای که در آن جریان هوا تمایل دارد به سطح مجاور خود (سقف) بچسبد. این امر باعث می‌شود هوای رفت مسافت بیشتری را طی کرده و قبل از ورود به منطقه آسایش، به آرامی با هوای اتاق مخلوط شود.

دریچه‌های برگشت باید در محلی دور از دریچه‌های رفت و ترجیحاً در ارتفاع پایین‌تر (برای سیستم‌های سرمایشی) یا بالاتر (برای سیستم‌های گرمایشی) نصب شوند تا گردش هوای طبیعی در کل فضا تقویت گردد.

محاسبه ابعاد دریچه بر اساس دبی هوا (CFM)

اندازه استاندارد دریچه وجود ندارد و ابعاد آن باید برای هر فضا به طور جداگانه محاسبه شود. محاسبه دریچه تامین هوا بر اساس دبی هوای مورد نیاز آن فضا (که از محاسبات بار حرارتی و برودتی به دست می‌آید) و سرعت خروجی مجاز هوا انجام می‌شود. فرمول اصلی به صورت Q = A × V است که در آن Q دبی هوا (بر حسب فوت مکعب بر دقیقه یا CFM)، A سطح مؤثر دریچه (Effective Area بر حسب فوت مربع) و V سرعت متوسط خروجی هوا (Face Velocity بر حسب فوت بر دقیقه یا FPM) است.

تولیدکنندگان دریچه‌ها جداولی را ارائه می‌دهند که بر اساس مدل دریچه، ابعاد، دبی و سرعت، پارامترهایی نظیر افت فشار، پرتاب و سطح صدا (NC) را مشخص می‌کند. طراح با استفاده از این جداول، ابعادی را انتخاب می‌کند که تمامی این پارامترها در محدوده مجاز قرار گیرند.

زاویه پره‌ها و نحوه پخش جریان هوا

بسیاری از دریچه‌ها دارای پره‌های قابل تنظیم هستند که به طراح اجازه می‌دهد الگوی پخش هوا را متناسب با نیازهای فضا تنظیم کند. زاویه پره‌های قابل تنظیم می‌تواند جهت جریان هوا را به صورت افقی یا عمودی تغییر دهد. برای مثال، در حالت سرمایش، جریان هوا به صورت افقی هدایت می‌شود تا از ریزش هوای سرد جلوگیری شود.

در حالت گرمایش، جریان هوا به سمت پایین هدایت می‌شود تا هوای گرم که سبک‌تر است به کف فضا برسد. در دریچه‌های دیواری، پره‌های عمودی جهت پخش چپ و راست و پره‌های افقی جهت پخش بالا و پایین را کنترل می‌کنند. این تنظیمات نقش کلیدی در پوشش کامل فضا و جلوگیری از ایجاد نقاط مرده دارند.

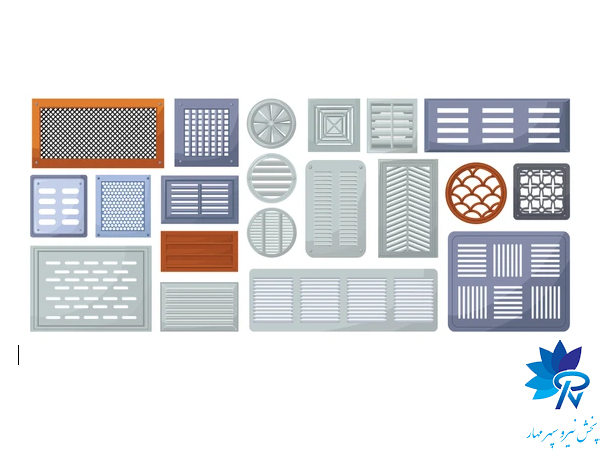

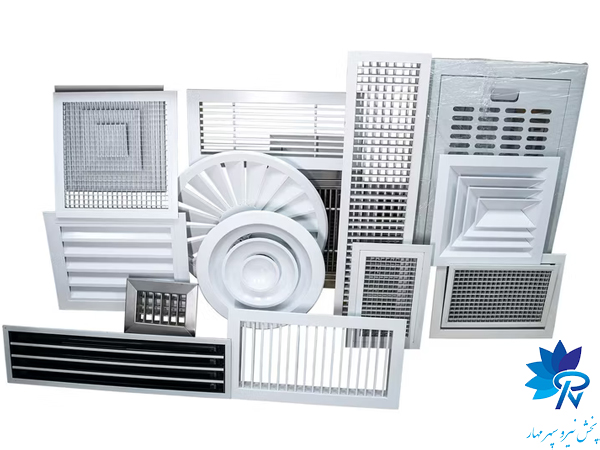

انواع دریچه‌های هوا در سیستم‌های تهویه ساختمان

بازار تهویه مطبوع طیف گسترده‌ای از انواع دریچه تهویه هوا ساختمان را برای کاربردها و شرایط مختلف ارائه می‌دهد. این تنوع به طراحان اجازه می‌دهد تا علاوه بر تأمین نیازهای فنی، الزامات معماری و زیبایی‌شناسی پروژه را نیز برآورده سازند. انتخاب نوع دریچه به عواملی مانند نوع سقف (گچی، تایل ۶۰×۶۰، اکسپوز)، ارتفاع نصب، دبی هوای مورد نیاز، الگوی پخش مطلوب و بودجه پروژه بستگی دارد. هر یک از این دریچه‌ها دارای مشخصات عملکردی منحصربه‌فردی هستند که آن‌ها را برای فضاهای خاصی مناسب می‌سازد.

درک تفاوت‌های عملکردی میان انواع دریچه سقفی و دیواری، دریچه‌های خطی و گرد، و نقش تخصصی دریچه‌های برگشت هوا، برای یک طراحی بهینه ضروری است. به عنوان مثال، یک دریچه چهارطرفه سقفی برای توزیع هوا در مرکز یک اتاق بزرگ ایده‌آل است، در حالی که یک دریچه خطی (اسلات) می‌تواند یک پرده هوای نامرئی در کنار پنجره‌ها ایجاد کرده و از اتلاف حرارت جلوگیری کند. در ادامه، به بررسی متداول‌ترین انواع دریچه‌ها و کاربردهای آن‌ها پرداخته می‌شود.

دریچه سقفی چهارطرفه و گرد

دریچه‌های سقفی چهار طرفه (Square Ceiling Diffusers) و دریچه گرد (Round Ceiling Diffusers) از محبوب‌ترین گزینه‌ها برای فضاهای اداری و تجاری با سقف کاذب هستند. مدل چهارطرفه، هوا را در چهار جهت افقی در امتداد سقف پخش می‌کند و پوشش وسیع و یکنواختی را فراهم می‌آورد. دریچه‌های گرد نیز الگوی پخش شعاعی (۳۶۰ درجه) دارند و برای فضاهایی با معماری خاص یا دبی هوای بالا مناسب هستند. هر دو نوع به خوبی از اثر کواندا برای اختلاط بهینه هوا بهره می‌برند.

دریچه دیواری و کف‌ خروجی

دریچه‌های دیواری (Sidewall Grilles) معمولاً در مکان‌هایی که امکان نصب سقفی وجود ندارد، مانند ساختمان‌های مسکونی، هتل‌ها و بیمارستان‌ها، استفاده می‌شوند. این دریچه‌ها هوا را به صورت افقی به داخل فضا پرتاب می‌کنند و پره‌های قابل تنظیم آن‌ها امکان هدایت جریان را فراهم می‌سازد. دریچه‌های کف‌خروجی (Floor Diffusers) کمتر متداول بوده و عمدتاً در سیستم‌های تهویه از کف (UFAD) یا برای گرمایش محیط‌های با پنجره‌های بزرگ و تمام قد به کار می‌روند.

دریچه برگشت هوا (Return Grille)

دریچه‌های برگشت هوا طراحی ساده‌تری نسبت به دریچه‌های رفت دارند، زیرا وظیفه اصلی آن‌ها مکش هوا بدون ایجاد الگوی پخش خاص است. این دریچه‌ها معمولاً دارای پره‌های ثابت با زاویه ۴۵ درجه هستند تا دید مستقیم به داخل کانال را مسدود کنند. ابعاد آن‌ها باید به اندازه‌ای بزرگ باشد که سرعت مکش هوا پایین نگه داشته شود و از ایجاد صدای مزاحم جلوگیری گردد.

دریچه خطی (Linear Diffuser) و شکاف‌دار (Slot Diffuser)

این دریچه‌ها به دلیل ظاهر مدرن و مینیمال، محبوبیت زیادی در معماری امروز پیدا کرده‌اند. دریچه خطی و دریچه اسلات می‌توانند به صورت ممتد در طول دیوار یا سقف نصب شده و یک جریان هوای یکپارچه و پرده‌ای ایجاد کنند. این ویژگی آن‌ها را برای نصب در کنار پنجره‌ها، ورودی‌ها یا به عنوان یک عنصر دکوراتیو ایده‌آل می‌سازد. تعداد شکاف‌ها (اسلات‌ها) می‌تواند از یک تا هشت عدد یا بیشتر متغیر باشد و حجم هوای قابل توجهی را مدیریت کند.

دریچه با دمپر تنظیم هوا

تقریباً تمامی دریچه‌های رفت می‌توانند به یک دمپر تنظیم هوا در قسمت پشتی مجهز شوند. رایج‌ترین نوع، دمپر پره‌ای متقابل (Opposed Blade Damper – OBD) است که به کاربر اجازه می‌دهد دبی هوای خروجی از هر دریچه را به صورت دستی تنظیم کند. این قابلیت برای فرآیند بالانسینگ (Balancing) سیستم تهویه، یعنی تنظیم جریان هوا در شاخه‌های مختلف برای رسیدن به دبی طراحی، ضروری است.

مواد و متریال مورد استفاده در ساخت دریچه هوا

انتخاب متریال دریچه تهویه نه تنها بر ظاهر و دوام آن، بلکه بر عملکرد و سازگاری آن با شرایط محیطی نیز تأثیرگذار است. مواد مختلف دارای ویژگی‌های متفاوتی از نظر وزن، مقاومت در برابر خوردگی، استحکام مکانیکی و قابلیت شکل‌پذیری هستند. این انتخاب باید با توجه به کاربری فضا (مثلاً محیط‌های مرطوب، بهداشتی یا صنعتی)، بودجه پروژه و الزامات زیبایی‌شناسی صورت گیرد.

پوشش نهایی دریچه نیز از اهمیت بالایی برخوردار است. رنگ‌های پودری الکترواستاتیک رایج‌ترین نوع پوشش برای دریچه‌های فلزی هستند، زیرا مقاومت بالایی در برابر خراشیدگی و زنگ‌زدگی ایجاد کرده و امکان انتخاب از میان طیف وسیعی از رنگ‌ها (استاندارد RAL) را فراهم می‌کنند. در ادامه، خصوصیات و کاربردهای متریال‌های اصلی مورد استفاده در ساخت دریچه‌ها مقایسه می‌شوند.

دریچه آلومینیومی، استیل، و گالوانیزه

آلومینیوم به دلیل وزن کم، مقاومت طبیعی در برابر زنگ‌زدگی و قابلیت اکسترود شدن در پروفیل‌های پیچیده، پرکاربردترین متریال برای ساخت دریچه‌های دکوراتیو و معماری (مانند دریچه‌های خطی و سقفی) است.

دریچه آلومینیومی پودری می‌تواند در هر رنگی تولید شود. فولاد گالوانیزه به دلیل هزینه پایین‌تر، عمدتاً برای دریچه‌های برگشت ساده یا در کاربردهای صنعتی استفاده می‌شود. فولاد ضدزنگ (استنلس استیل) گران‌ترین گزینه است و تنها در محیط‌هایی با الزامات بهداشتی سختگیرانه یا خورندگی بالا (مانند صنایع غذایی و دارویی) توجیه اقتصادی دارد.

دریچه پلاستیکی و ABS برای محیط‌های مرطوب

در محیط‌هایی که رطوبت بالایی دارند، مانند استخرها، حمام‌ها و رختکن‌ها، استفاده از دریچه‌های فلزی حتی با پوشش ضدزنگ نیز می‌تواند ریسک خوردگی را به همراه داشته باشد. در این موارد، دریچه پلاستیکی سقفی یا دیواری ساخته شده از موادی مانند ABS یا PVC بهترین گزینه است. این دریچه‌ها به طور کامل در برابر آب و بخار مقاوم هستند، دچار زنگ‌زدگی نمی‌شوند و به راحتی قابل شستشو هستند.

انتخاب رنگ و پوشش ضدزنگ

رنگ و پوشش دریچه نقش دوگانه‌ای ایفا می‌کند: حفاظت از فلز پایه در برابر عوامل محیطی و هماهنگی با طراحی داخلی. پوشش رنگ پودری الکترواستاتیک به دلیل دوام بالا و یکنواختی، استاندارد صنعتی محسوب می‌شود. این پوشش یک لایه محافظ پلیمری سخت بر روی سطح فلز ایجاد می‌کند. طراحان می‌توانند رنگ دریچه را دقیقاً با رنگ سقف یا دیوار تطبیق دهند تا دریچه در فضا محو شود، یا از یک رنگ متضاد برای تبدیل آن به یک عنصر طراحی برجسته استفاده کنند.

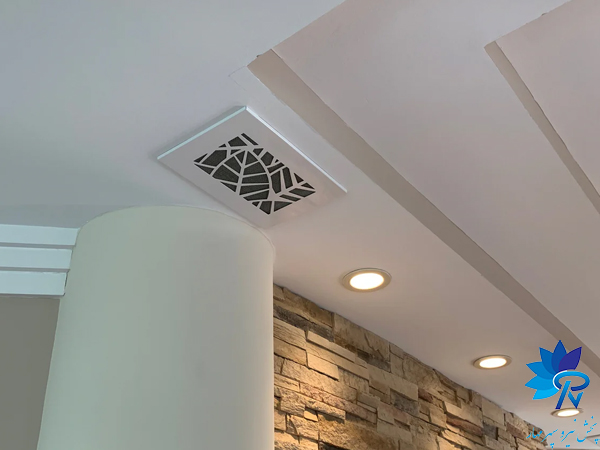

نکات طراحی زیبایی‌شناسی دریچه در فضاهای داخلی

در معماری مدرن، جزئیات اهمیت ویژه‌ای دارند و تجهیزات تأسیساتی دیگر به عنوان عناصری صرفاً عملکردی دیده نمی‌شوند. طراحی داخلی و تهویه باید در هماهنگی کامل با یکدیگر باشند. دریچه‌های هوا، به عنوان یکی از مشهودترین اجزای سیستم HVAC، فرصتی برای تقویت یا تضعیف زیبایی یک فضا هستند. یک انتخاب هوشمندانه می‌تواند دریچه را به بخشی یکپارچه از طراحی معماری تبدیل کند، در حالی که یک انتخاب نامناسب می‌تواند مانند یک وصله ناجور بر روی سقف یا دیوار به نظر برسد.

هدف از طراحی زیبایی‌شناسانه، یافتن تعادل میان عملکرد فنی و جذابیت بصری است. این امر نیازمند همکاری نزدیک میان تیم‌های معماری و تأسیسات از مراحل اولیه طراحی است. انتخاب مدل، رنگ و نحوه نصب دریچه باید به گونه‌ای باشد که ضمن تأمین توزیع هوای مطلوب، با سبک کلی دکوراسیون داخلی نیز همخوانی داشته باشد. امروزه با وجود گزینه‌های متنوعی مانند دریچه‌های مخفی و دکوراتیو، امکانات گسترده‌ای برای دستیابی به این هماهنگی وجود دارد.

هماهنگی با سقف کاذب و طراحی دکوراتیو

دریچه‌ها باید با سیستم سقف ساختمان هماهنگ باشند. در سقف‌های تایل‌ بندی شده (مانند تایل ۶۰×۶۰)، دریچه‌ تایلی با ابعاد استاندارد تایل به راحتی نصب شده و ظاهری یکپارچه ایجاد می‌کنند. در سقف‌های گچی یکپارچه، دریچه‌های خطی یا شکاف‌دار می‌توانند به صورت نوارهای باریک و ظریف در کنار منابع نوری یا در محل اتصال دیوار به سقف کار شوند تا کمترین جلب توجه را داشته باشند. هماهنگی دریچه با دکور از طریق انتخاب صحیح مدل و جانمایی حاصل می‌شود.

انتخاب رنگ و مدل دریچه متناسب با فضا

رنگ دریچه تأثیر بسزایی بر ظاهر آن دارد. رایج‌ترین رویکرد، انتخاب رنگی مشابه رنگ سقف یا دیوار (معمولاً سفید) است تا دریچه کمتر به چشم بیاید. با این حال، در طراحی‌های صنعتی یا مدرن، می‌توان از دریچه‌های با رنگ متضاد (مانند مشکی بر روی سقف سفید) به عنوان یک عنصر گرافیکی و نقطه تأکید استفاده کرد. مدل دریچه نیز باید با خطوط و فرم‌های موجود در فضا هماهنگ باشد؛ برای مثال، دریچه‌های خطی با طراحی مینیمال و خطی همخوانی دارند.

استفاده از دریچه‌های مخفی و تزئینی

برای دستیابی به نهایت یکپارچگی معماری، می‌توان از دریچه‌های مخفی سقفی یا دیواری استفاده کرد. این دریچه‌ها که به آن‌ها “بدون فریم” (Frameless) یا “گچی” (Plaster-in) نیز گفته می‌شود، به گونه‌ای نصب می‌شوند که قاب آن‌ها زیر لایه نهایی نازک‌کاری (گچ یا رنگ) پنهان شده و تنها یک شکاف باریک برای خروج هوا قابل مشاهده باشد. علاوه بر این، دریچه دکوراتیو با طرح‌های سفارشی (مانند الگوهای هندسی یا مشبک) می‌تواند به عنوان یک اثر هنری بر روی دیوار یا سقف عمل کند.

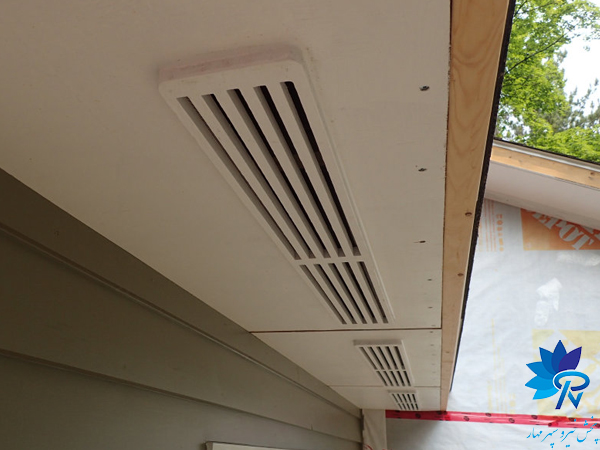

اشتباهات رایج در طراحی و نصب دریچه هوا

با وجود اهمیت بالای دریچه‌ها، خطاهای طراحی و نصب در این بخش از سیستم تهویه مطبوع بسیار رایج است. این اشتباهات می‌توانند منجر به کاهش شدید کارایی سیستم، افزایش مصرف انرژی، ایجاد نارضایتی برای ساکنین و هزینه‌های اصلاحی قابل توجه شوند. بسیاری از این خطاها ناشی از ساده‌انگاری نقش دریچه‌ها و عدم توجه کافی به جزئیات فنی در مرحله طراحی یا اجرا است. درک این اشتباهات رایج به مهندسان و مجریان کمک می‌کند تا با رویکردی پیشگیرانه، از وقوع آن‌ها جلوگیری کرده و سیستمی قابل اعتماد و کارآمد را تحویل دهند.

توزیع نامتعادل هوا، ایجاد سروصدای اضافی، و جریان برگشتی ناکافی همگی از پیامدهای یک طراحی ضعیف هستند. این مشکلات نه تنها آسایش حرارتی را مختل می‌کنند، بلکه می‌توانند باعث افت فشار بیش از حد در سیستم شده و به فن‌های هواساز فشار مضاعف وارد کنند. شناخت این چالش‌ها و راهکارهای جلوگیری از آن‌ها، بخش جدایی‌ناپذیر از فرآیند طراحی حرفه‌ای دریچه هوا است.

انتخاب اشتباه ابعاد یا نوع دریچه

یکی از بزرگترین اشتباهات، انتخاب دریچه صرفاً بر اساس ظاهر یا قیمت، بدون توجه به محاسبات فنی است. همانطور که پیشتر ذکر شد، انتخاب دریچه‌ای با ابعاد کوچک‌تر از حد نیاز (Undersizing) منجر به سرعت بالای هوا، صدای زوزه‌مانند و افت فشار زیاد می‌شود.

در مقابل، انتخاب دریچه بیش از حد بزرگ (Oversizing) باعث کاهش سرعت و پرتاب هوا شده و منجر به توزیع ضعیف و ریزش هوای سرد می‌گردد. اشتباه در انتخاب نوع دریچه نیز می‌تواند به همان اندازه مشکل‌ساز باشد؛ مثلاً استفاده از یک دریچه دیواری در محلی که نیاز به الگوی پخش سقفی دارد.

نصب در محل نامناسب (نزدیک دیوار یا مانع)

حتی بهترین دریچه نیز اگر در محل نامناسبی نصب شود، عملکرد صحیحی نخواهد داشت. نصب دریچه‌های سقفی در فاصله بسیار نزدیک به دیوار یا ستون، الگوی پخش هوا را مختل کرده و باعث می‌شود جریان هوا به جای پخش شدن در فضا، مستقیماً به سطح عمودی برخورد کند. این امر علاوه بر ایجاد کوران، می‌تواند به مرور زمان باعث ایجاد لکه و سیاهی (Smudging) بر روی دیوار یا سقف در اثر ته‌نشین شدن ذرات گرد و غبار موجود در هوا شود. برای اطلاعات کامل به مقاله نحوه نصب دریچه هوا مراجعه کنید.

عدم در نظر گرفتن جریان برگشت هوا

سیستم تهویه یک چرخه بسته است و به همان اندازه که هوای رفت اهمیت دارد، جریان برگشتی ناکافی نیز می‌تواند مشکل‌ساز باشد. اگر دریچه‌های برگشت به تعداد کافی یا در ابعاد مناسب طراحی نشوند، فضای تحت تهویه دچار فشار مثبت شده و بازدهی سیستم کاهش می‌یابد. همچنین، جانمایی نامناسب دریچه برگشت (مثلاً بسیار نزدیک به دریچه رفت) باعث ایجاد “اتصال کوتاه” می‌شود؛ یعنی هوای مطبوع قبل از گردش در اتاق، مستقیماً به سیستم بازمی‌گردد که اتلاف شدید انرژی را به دنبال دارد.

استانداردها و دستورالعمل‌های طراحی دریچه تهویه

برای اطمینان از کیفیت، ایمنی و عملکرد بهینه سیستم‌های تهویه مطبوع، مهندسان طراح به استانداردها و دستورالعمل‌های معتبر صنعتی تکیه می‌کنند. این استانداردها که توسط سازمان‌های شناخته‌شده بین‌المللی تدوین شده‌اند، چارچوبی علمی و عملی برای طراحی، ساخت و نصب تمامی اجزای سیستم HVAC، از جمله دریچه‌های هوا، فراهم می‌کنند. پیروی از این دستورالعمل‌ها نه تنها به دستیابی به نتایج مطلوب کمک می‌کند، بلکه تضمین‌کننده سازگاری طراحی با الزامات قانونی و بهترین شیوه‌های مهندسی است.

این استانداردها جنبه‌های مختلفی از عملکرد دریچه‌ها را پوشش می‌دهند، از جمله روش‌های استاندارد تست برای تعیین مشخصات عملکردی (مانند افت فشار و پرتاب)، معیارهای پذیرش سطح صدا در فضاهای مختلف، و محدودیت‌های مجاز برای سرعت هوا. آشنایی با این مراجع برای هر متخصصی که در زمینه طراحی سیستم توزیع هوا فعالیت می‌کند، امری ضروری است.

استانداردهای ASHRAE و SMACNA

انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا (ASHRAE) مرجع اصلی در زمینه اصول طراحی سیستم‌های HVAC است. هندبوک‌های ASHRAE، به ویژه فصل مربوط به “توزیع هوای فضا” (Space Air Diffusion)، راهنمایی‌های جامعی در مورد اصول دینامیک سیالات، انتخاب و جانمایی دریچه‌ها ارائه می‌دهند. از سوی دیگر، انجمن ملی پیمانکاران ورق‌کاری و تهویه مطبوع (SMACNA) استانداردهایی را برای ساخت و نصب کانال‌ها و اتصالات، از جمله نحوه صحیح اتصال دریچه به کانال، منتشر می‌کند که برای تضمین کیفیت اجرا حیاتی است.

الزامات صدای مجاز (Noise Criteria – NC)

صدای تولید شده توسط سیستم تهویه یکی از مهم‌ترین عوامل تأثیرگذار بر آسایش ساکنین است. سطح صدا در تهویه با شاخصی به نام “معیار نویز” یا NC اندازه‌گیری می‌شود. هر فضا بسته به کاربری خود، یک سطح NC مجاز دارد (مثلاً NC-25 تا NC-30 برای یک دفتر کار آرام). دریچه‌های هوا یکی از منابع اصلی تولید صدا در سیستم هستند. تولیدکنندگان موظفند داده‌های آکوستیک محصولات خود را بر اساس دبی‌های مختلف هوا ارائه دهند و طراح باید دریچه‌ای را انتخاب کند که سطح صدای آن از حد مجاز NC برای آن فضا تجاوز نکند.

سرعت خروجی و افت فشار مجاز

سرعت خروجی هوا (Velocity) و افت فشار دریچه (Pressure Drop) دو پارامتر کلیدی دیگر هستند که در کاتالوگ‌های فنی ارائه می‌شوند. سرعت هوا باید به اندازه‌ای باشد که پرتاب کافی برای پوشش فضا را تأمین کند، اما نه آنقدر زیاد که باعث ایجاد کوران یا صدای مزاحم شود. افت فشار نشان‌دهنده میزان مقاومتی است که دریچه در برابر عبور جریان هوا ایجاد می‌کند. این مقدار باید در محاسبات کلی افت فشار سیستم لحاظ شود تا فن هواساز بتواند بر آن غلبه کند. انتخاب دریچه‌ای با افت فشار بیش از حد بالا، مصرف انرژی فن را به شدت افزایش می‌دهد.

نتیجه‌گیری

در پایان این بررسی جامع، مشخص می‌شود که طراحی دریچه هوا ساختمان بسیار فراتر از یک انتخاب ساده و ظاهری است. این جزء کلیدی، نقطه تلاقی مهندسی مکانیک و معماری داخلی است و موفقیت آن در گروی یکپارچه‌سازی دقیق ملاحظات فنی، عملکردی و زیبایی‌شناختی است.

یک طراحی حرفه‌ای دریچه، که بر پایه محاسبات دقیق دبی و سرعت، انتخاب صحیح نوع و متریال، جانمایی هوشمندانه و پیروی از استانداردهای صنعتی استوار باشد، نقشی مستقیم در بهینه‌سازی تهویه ساختمان ایفا می‌کند. این امر نه تنها منجر به تأمین آسایش حرارتی و کیفیت هوای مطلوب برای ساکنین می‌شود، بلکه با کاهش افت فشار و توزیع بهینه انرژی، به صرفه‌جویی انرژی و افزایش کارایی کل سیستم HVAC کمک شایانی می‌نماید. بنابراین، سرمایه‌گذاری زمان و تخصص در این مرحله از طراحی، تضمین‌کننده یک جریان هوای متعادل، محیطی آرام و سیستمی پایدار و کارآمد در درازمدت خواهد بود.
