تفاوت رجیستر، گریل و دیفیوزر در سیستم‌های تهویه مطبوع

در حوزه طراحی و اجرای سیستم‌های تهویه مطبوع (HVAC)، دقت در انتخاب و به‌ کارگیری تمامی اجزا، از تجهیزات اصلی گرفته تا پایانه‌های توزیع هوا، نقشی حیاتی در دستیابی به عملکرد بهینه، آسایش حرارتی و بهره‌وری انرژی ایفا می‌کند. در میان این اجزا، دریچه‌های توزیع هوا که در معرض دید کاربران قرار دارند، اغلب با اسامی مختلفی مانند گریل، رجیستر و دیفیوزر شناخته می‌شوند.

هرچند این اصطلاحات در گفتگوی عامیانه و حتی در میان برخی از تکنسین‌ها به‌ جای یکدیگر استفاده می‌شوند، اما از دیدگاه مهندسی، هر یک دارای تعریف، ساختار و عملکردی منحصربه‌فرد هستند که تفاوت‌های بنیادینی با یکدیگر دارند. درک دقیق این تفاوت‌ها برای مهندسان، طراحان و مجریان سیستم‌های HVAC یک ضرورت فنی است، زیرا انتخاب نادرست هر یک از این قطعات می‌تواند منجر به مشکلاتی نظیر توزیع نامناسب هوا، ایجاد نقاط سرد و گرم، افزایش سطح صدا و کاهش راندمان کلی سیستم گردد.

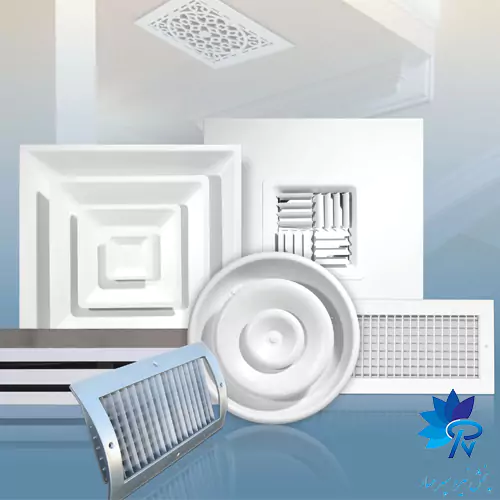

تعریف و ماهیت عملکردی اجزای پایانی توزیع هوا

پایانه‌های توزیع هوا (Air Terminal Devices) یا همان دریچه های توزیع هوا آخرین نقطه‌ای هستند که هوای مطبوع شده قبل از ورود به فضای مورد نظر از آن عبور می‌کند. وظیفه اصلی این تجهیزات، هدایت و توزیع هوا به شکلی است که ضمن تأمین بار حرارتی و برودتی فضا، شرایط آسایش ساکنین را از نظر سرعت و الگوی جریان هوا فراهم سازد. این سه جزء کلیدی، یعنی گریل، رجیستر و دیفیوزر، هرکدام برای ایفای نقشی مشخص در این فرآیند طراحی شده‌اند و ساختار فیزیکی آن‌ها مستقیماً بر عملکرد آیرودینامیکی‌شان تأثیرگذار است.

درک تفاوت این قطعات با بررسی ساده‌ترین جزء یعنی گریل آغاز می‌شود. این قطعه در واقع یک پوشش ساده با پره‌های ثابت یا قابل تنظیم است که برای پوشاندن دهانه کانال‌ها به کار می‌رود. در مقابل، رجیستر یک نسخه تکامل‌یافته از گریل است که با افزودن یک دمپر کنترلی، قابلیت تنظیم حجم هوای عبوری را فراهم می‌کند.

پیچیده‌ترین جزء، دیفیوزر است که با طراحی مهندسی‌شده خود، وظیفه توزیع هدفمند و کنترل‌شده هوا در الگوهای خاص را بر عهده دارد تا از اختلاط مؤثر هوای ورودی با هوای داخل اتاق اطمینان حاصل شود.

گریل (Grille)

گریل در بنیادی‌ترین شکل خود، یک دریچه بدون هیچ‌گونه مکانیزم کنترل حجم هوا (دمپر) است. عملکرد اصلی آن پوشاندن دهانه کانال، جلوگیری از ورود اجسام خارجی و ایجاد یک ظاهر زیبا و یکپارچه است. گریل‌ها معمولاً برای کاربردهای هوای برگشت (Return) یا تخلیه (Exhaust) استفاده می‌شوند، جایی که نیازی به کنترل دقیق دبی هوا در محل خروجی وجود ندارد و صرفاً عبور هوا مد نظر است.

پره‌های گریل می‌توانند ثابت یا متحرک باشند تا امکان جهت‌دهی جزئی به جریان هوا فراهم شود، اما این جهت‌دهی تأثیر مهندسی‌ شده‌ای بر الگوی توزیع کلی هوا در اتاق ندارد.

رجیستر (Register)

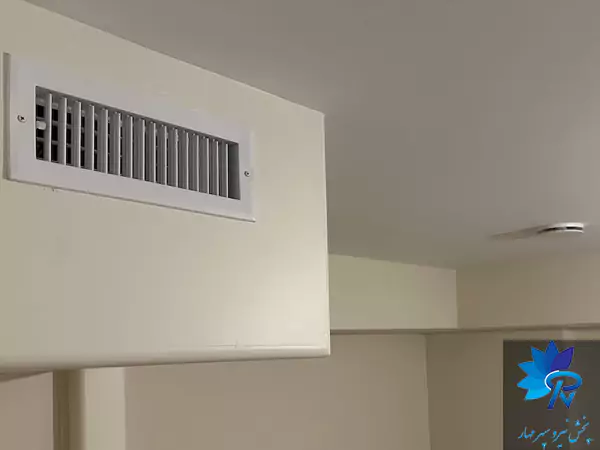

رجیستر یک گریل است که به یک دمپر داخلی مجهز شده است. این دمپر، که معمولاً در پشت پره‌های گریل قرار دارد، به کاربر اجازه می‌دهد تا حجم هوای عبوری از دریچه را کنترل و تنظیم کند. این ویژگی، رجیستر را به گزینه‌ای ایده‌آل برای دریچه‌های هوای رفت (Supply) در سیستم‌های مسکونی و برخی فضاهای اداری کوچک تبدیل می‌کند، زیرا ساکنین می‌توانند جریان هوا را در اتاق‌های مختلف بر اساس نیاز خود کم یا زیاد کنند. بنابراین، تفاوت کلیدی بین گریل و رجیستر، وجود یا عدم وجود دمپر برای کنترل دبی است.

دیفیوزر (Diffuser)

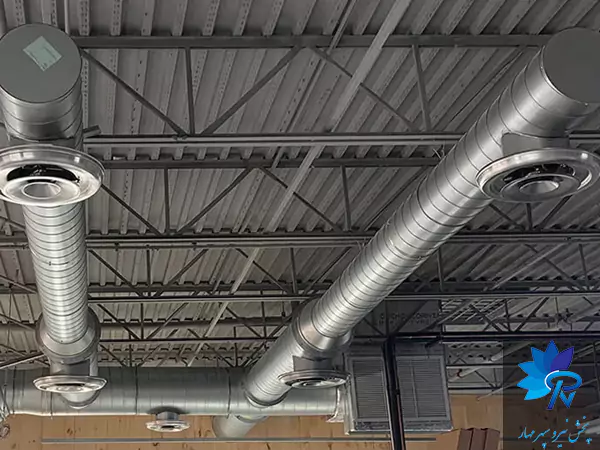

دیفیوزر یک دریچه هوای رفت با طراحی آیرودینامیکی پیشرفته است که هدف آن توزیع هوا در یک الگوی مشخص و گسترده (مانند الگوی شعاعی، خطی یا چندجهته) است. برخلاف گریل و رجیستر که هوا را عمدتاً به صورت مستقیم پرتاب می‌کنند، دیفیوزرها سرعت هوای خروجی از کانال را کاهش داده و آن را در جهات مختلف پخش می‌کنند.

این فرآیند باعث اختلاط سریع و مؤثر هوای ورودی با هوای موجود در فضا می‌شود که نتیجه آن یکنواختی دما، جلوگیری از ایجاد کوران (Draft) و افزایش سطح آسایش حرارتی است. دیفیوزرها اغلب در سقف نصب می‌شوند تا از اثر کواندا (Coandă effect) برای چسباندن جریان هوا به سقف و افزایش طول پرتاب بهره ببرند.

مقایسه جامع عملکردی و ساختاری

تفاوت‌های میان این سه قطعه فراتر از ظاهر و وجود یا عدم وجود دمپر است؛ این تفاوت‌ها ریشه در فلسفه طراحی و هدف عملکردی هر یک دارد. گریل یک قطعه پسیو و عمدتاً تزئینی-حفاظتی است. رجیستر با افزودن قابلیت کنترل، یک لایه عملکردی به گریل اضافه می‌کند. اما دیفیوزر یک ابزار مهندسی دقیق برای مدیریت الگوی جریان هوا در یک فضای مشخص است. طراحی پره‌ها، شکل هندسی و ساختار داخلی دیفیوزرها به‌ گونه‌ای است که پارامترهای کلیدی مانند پرتاب (Throw)، افت (Drop) و پخش (Spread) هوا را به‌ طور دقیق کنترل کند.

این تمایز در طراحی مستقیماً بر بازدهی سیستم تهویه مطبوع تأثیر می‌گذارد. استفاده از یک گریل ساده در یک سیستم هوای رفت به جای دیفیوزر می‌تواند منجر به “ریزش” هوای سرد به صورت مستقیم بر روی ساکنین شود یا هوای گرم را بدون توزیع مناسب در زیر سقف جمع کند. در مقابل، یک دیفیوزر با طراحی صحیح، انرژی جنبشی جریان هوا را به گونه‌ای مدیریت می‌کند که بهترین اختلاط و یکنواختی دما در کمترین زمان ممکن حاصل شود. در جدول زیر، این تفاوت‌ها به صورت خلاصه ارائه شده‌اند.

کاربردهای تخصصی در پروژه‌های مختلف

انتخاب بین گریل، رجیستر و دیفیوزر به شدت به نوع کاربری فضا، ارتفاع سقف، الزامات معماری و استانداردهای آسایش بستگی دارد. یک انتخاب واحد برای تمام پروژه‌ها وجود ندارد و هر فضا نیازمند تحلیل دقیق برای تعیین بهترین پایانه توزیع هوا است. طراح سیستم HVAC باید عواملی مانند حجم هوای مورد نیاز (CFM)، سرعت هوا در ناحیه اشغال‌شده، سطح صدای مجاز (NC) و نیازهای زیبایی‌شناختی را در نظر بگیرد تا بتواند قطعه مناسب را انتخاب نماید.

این تصمیم‌گیری در مقیاس‌های مختلف پروژه، از یک واحد مسکونی کوچک تا یک مجتمع صنعتی بزرگ، متفاوت خواهد بود و تأثیر مستقیمی بر رضایت کاربر نهایی و هزینه‌های عملیاتی سیستم خواهد داشت.

پروژه‌های مسکونی

در محیط‌های مسکونی، استفاده از رجیسترها برای دریچه‌های هوای رفت دیواری یا کفی بسیار رایج است. این انتخاب به ساکنین اجازه می‌دهد تا به سادگی جریان هوا را در اتاق خواب، پذیرایی یا سایر فضاها بر اساس ترجیحات شخصی خود تنظیم کنند. برای سیستم‌های هوای برگشت نیز معمولاً از گریل‌های ساده و بزرگ در راهروها یا فضاهای مرکزی استفاده می‌شود تا هوا به راحتی به دستگاه هواساز بازگردد.

فضاهای اداری و تجاری

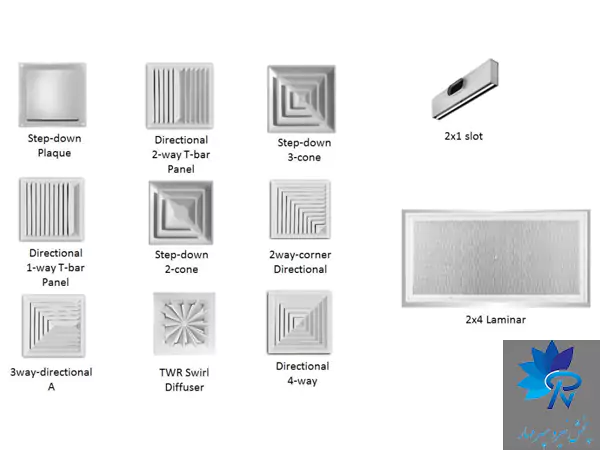

در این فضاها که معمولاً دارای سقف کاذب هستند، دریچه های سقفی (مربعی، گرد یا خطی) انتخاب استاندارد محسوب می‌شوند. دیفیوزرها قادرند حجم بالایی از هوا را بدون ایجاد کوران یا صدای مزاحم در فضاهای باز اداری توزیع کنند. دریچه های خطی (Linear Diffusers) ، و در صدر آنها دریچه اسلات، نیز به دلیل ظاهر مدرن و قابلیت یکپارچه‌سازی با معماری داخلی، در دفاتر مدیریتی، لابی‌ها و سالن‌های کنفرانس محبوبیت زیادی دارند.

محیط‌های صنعتی و کارگاهی

در فضاهای صنعتی با سقف‌های بلند مانند انبارها، کارخانه‌ها و سالن‌های ورزشی، چالش اصلی رساندن هوای مطبوع از ارتفاع بالا به سطح کاربری است.

در این موارد از دیفیوزرهای مخصوص با پرتاب بلند (High-Throw Diffusers) مانند دریچه جت نازل (Jet Nozzle) یا دریچه‌های پره‌ای صنعتی استفاده می‌شود. این تجهیزات قادرند جریان هوای متمرکز را با سرعت بالا به فواصل دور پرتاب کنند و از لایه‌بندی حرارتی (Stratification) در فضا جلوگیری نمایند.

اصول انتخاب بهینه و خطاهای رایج

انتخاب صحیح پایانه توزیع هوا یک فرآیند مهندسی است که مستلزم درک عمیق از دینامیک سیالات و اصول انتقال حرارت است. یک انتخاب اشتباه نه تنها آسایش ساکنین را مختل می‌کند، بلکه می‌تواند به افزایش مصرف انرژی و هزینه‌های بهره‌برداری منجر شود.

متأسفانه، خطاهای رایجی در این زمینه رخ می‌دهد که اغلب ناشی از ساده‌انگاری و عدم توجه به جزئیات فنی است. برای مثال، جایگزینی یک دیفیوزر مهندسی‌ شده با یک رجیستر ارزان‌ قیمت صرفاً به دلیل تشابه ظاهری، می‌تواند کل عملکرد سیستم را زیر سؤال ببرد.

این خطاها معمولاً در سه حوزه اصلی رخ می‌دهند: نادیده گرفتن مشخصات آیرودینامیکی دریچه، انتخاب ابعاد نادرست، و عدم تطابق نوع دریچه با کاربری فضا. هر یک از این اشتباهات می‌تواند منجر به پیامدهای منفی مانند ایجاد سروصدا، توزیع نامناسب دما و کاهش کیفیت هوای داخل ساختمان (IAQ) شود.

خطای اول: نادیده گرفتن الگوی پرتاب هوا

یکی از بزرگ‌ترین اشتباهات، استفاده از رجیستر یا گریل در موقعیتی است که به یک الگوی توزیع خاص نیاز دارد. برای مثال، نصب یک رجیستر دیواری در بالای یک میز کار در یک دفتر، می‌تواند باعث وزش مستقیم هوای سرد بر روی کاربر و ایجاد حس ناخوشایند شود. در چنین شرایطی، استفاده از یک دیفیوزر با الگوی پخش مناسب، هوا را به آرامی در فضا مخلوط کرده و از ایجاد کوران جلوگیری می‌کند.

خطای دوم: انتخاب نامناسب ابعاد

اندازه‌گیری (Sizing) دریچه باید بر اساس حجم هوای عبوری (CFM) و سرعت مجاز خروج هوا (FPM) انجام شود. اگر دریچه بیش از حد کوچک انتخاب شود، سرعت هوا افزایش یافته و منجر به تولید صدای اضافی (نویز) می‌شود. برعکس، اگر دریچه بیش از حد بزرگ باشد، سرعت هوا بسیار کم شده و در سیستم‌های سرمایشی، هوای سرد به دلیل چگالی بالاتر به صورت مستقیم به پایین “ریزش” می‌کند (Dumping) و توزیع مناسبی نخواهد داشت.

خطای سوم: عدم تطابق با کاربری فضا

هر فضا الزامات آکوستیک و عملکردی خاص خود را دارد. برای مثال، در یک کتابخانه یا استودیوی ضبط صدا، سطح صدای مجاز (NC) بسیار پایین است و باید از دیفیوزرهایی با طراحی آکوستیک ویژه استفاده کرد. استفاده از یک رجیستر استاندارد در چنین فضایی، حتی با ابعاد صحیح، می‌تواند به دلیل تولید نویز غیرقابل قبول باشد.

در نهایت، درک عمیق تفاوت‌های فنی بین گریل، رجیستر و دیفیوزر برای هر متخصص HVAC امری ضروری است. این قطعات صرفاً درپوش‌های تزئینی برای کانال‌ها نیستند، بلکه ابزارهای مهندسی دقیقی هستند که عملکرد، بهره‌وری و سطح آسایش یک سیستم تهویه مطبوع را تعریف می‌کنند. انتخاب آگاهانه و نصب صحیح این اجزا، تضمین‌کننده تحقق اهداف طراحی و جلب رضایت کامل کارفرما و کاربران نهایی خواهد بود.
