معرفی اجزای کانال‌ کشی تهویه مطبوع و کاربرد آنها

سیستم کانال‌کشی در تهویه مطبوع، به مثابه شریان‌های حیاتی یک ساختمان، وظیفه توزیع و بازگرداندن هوای مطبوع را بر عهده دارد. بدون یک سیستم کانال‌کشی بهینه، حتی پیشرفته‌ترین سیستم‌های تهویه مطبوع نیز قادر به تأمین آسایش حرارتی و کیفیت هوای مطلوب نخواهند بود. این سیستم نه تنها دما را تنظیم می‌کند، بلکه با انتقال هوای تازه و حذف آلاینده‌ها، نقش محوری در حفظ کیفیت هوای داخلی (IAQ) و سلامت ساکنین ایفا می‌کند.

درک عمیق از هر جزء و نقش آن، از مراحل طراحی اولیه تا نصب و نگهداری، برای دستیابی به حداکثر راندمان انرژی، کاهش آلودگی صوتی، و تضمین طول عمر سیستم حیاتی است. این مقاله با رویکردی تخصصی و جامع، به بررسی اجزای کلیدی، مصالح، اتصالات و اصول طراحی می‌پردازد تا دانش فنی لازم برای تصمیم‌گیری‌های آگاهانه را در اختیار متخصصان حوزه تهویه مطبوع قرار دهد.

اگر زمان مناسب یا حوصله خواندن مقاله را ندارید به راحتی میتوانید محتوای این صفحه رو در قالب یک مکالمه جذاب بشنوید.

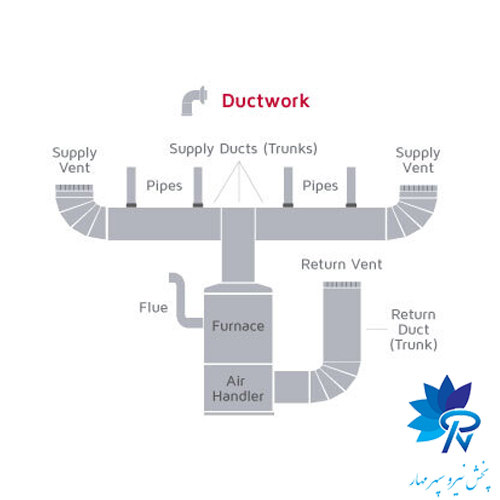

اجزای اصلی سیستم کانال‌کشی و عملکرد آنها

۱. کانال‌ها: مسیرهای اصلی جریان هوا

کانال‌های هوا، ستون فقرات هر سیستم تهویه مطبوع هستند که وظیفه انتقال هوای تهویه شده را به سرتاسر ساختمان بر عهده دارند. این مسیرهای حیاتی به دو بخش اصلی تقسیم می‌شوند:

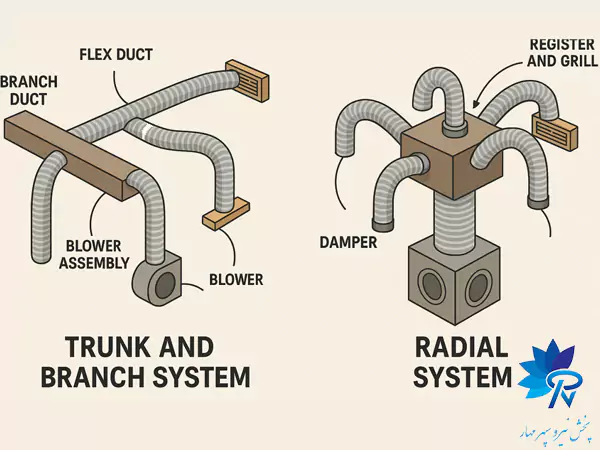

• کانال‌های اصلی (Trunks) و فرعی (Pipes): ساختار و وظیفه

کانال‌های اصلی یا تنه‌ها، مجاری بزرگ‌تری هستند که مستقیماً به واحد هواساز (AHU) یا دستگاه تهویه مطبوع مرکزی متصل شده و هوای تهویه شده را به نقاط اصلی ساختمان منتقل می‌کنند. از این کانال‌های اصلی، کانال‌های فرعی یا لوله‌ها منشعب می‌شوند و هوای مطبوع را به اتاق‌ها و فضاهای مجزا می‌رسانند. برخی مجاری فرعی تخصصی مانند “پشته” (stack boots and heads) نیز برای حرکت عمودی هوا در دیوارهای نازک به کار می‌روند.

• انواع شکل ظاهری: کانال‌های گرد و چهارگوش

کانال‌های هوا عمدتاً به دو شکل گرد و چهارگوش (مستطیلی یا مربعی) ساخته می‌شوند.

• • کانال‌های گرد (مدور): این کانال‌ها به دلیل شکل دایروی خود، بازدهی هوای بالاتری دارند و افت فشار کمتری ایجاد می‌کنند، زیرا سطح اصطکاک کمتری با هوا دارند. این ویژگی باعث می‌شود که فن سیستم برای جابجایی حجم مشخصی از هوا، انرژی کمتری مصرف کند.
  • کانال‌های چهارگوش (مستطیلی): این کانال‌ها اولین نسل کانال‌ها محسوب می‌شوند و برای فضاهای محدود یا معماری خاص (مانند سقف‌های کاذب) مناسب‌ترند. طراحی آن‌ها برای عبور از فضاهای باریک و نصب آسان‌تر در برخی ساختارها مزیت دارد. هرچه شکل سطح مقطع به مربع نزدیک‌تر باشد، راندمان بالاتری دارد.
• تأثیر طراحی هندسی بر جریان هوا و آسایش صوتی

طراحی کانال‌های تهویه مطبوع به صورت استاندارد مستلزم اندازه‌گذاری دقیق است. اگر کانال‌ها خیلی کوچک باشند، نمی‌توانند هوای کافی را منتقل کنند و این امر منجر به افزایش سرعت هوا، آلودگی صوتی (صدای سوت یا وزوز) و افزایش مصرف انرژی می‌شود.

تصور کنید در یک اتاق با سیستم تهویه مطبوع، صدای مداوم سوت یا وزوز از دریچه‌ها به گوش برسد؛ این موضوع می‌تواند به شدت بر آرامش و تمرکز افراد تأثیر منفی بگذارد و تجربه آسایش را مختل کند. از سوی دیگر، اگر کانال‌ها بیش از حد بزرگ باشند، منجر به اتلاف هوا و هدر رفت انرژی می‌شوند. این اتلاف انرژی به معنای افزایش هزینه‌های عملیاتی برای ساکنین است.

بنابراین، ابعاد بهینه کانال نه تنها یک محاسبه مهندسی برای جریان هواست، بلکه یک تصمیم حیاتی در طراحی است که باید کارایی ترمودینامیکی را با آسایش صوتی و زیبایی‌شناسی فضا متعادل کند و به طور مستقیم بر قابلیت زندگی و عملکرد یک محیط تأثیر می‌گذارد. این نشان می‌دهد که طراحی تهویه مطبوع فراتر از جابجایی هوا، به خلق یک محیط مطلوب می‌پردازد.

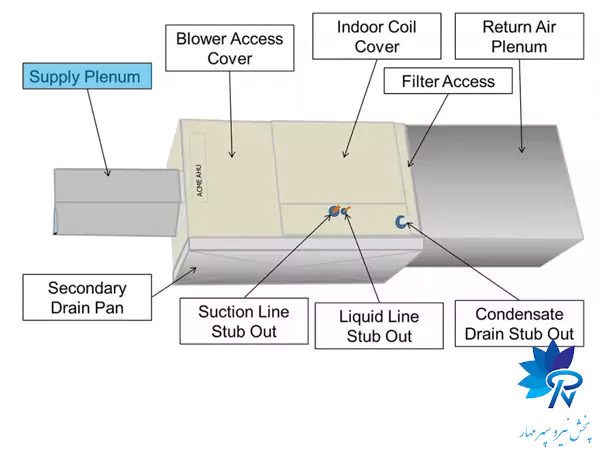

۲. پلنوم: محفظه توزیع و جمع‌آوری هوا

پلنوم باکس یک محفظه بزرگ است که نقش حیاتی در فرآیند کانال‌کشی ایفا می‌کند. معمولاً در هر سیستم تهویه مطبوع دو نوع پلنوم وجود دارد:

• پلنوم عرضه (Supply Plenum):

این پلنوم هوای گرم یا خنک شده را از واحد تهویه مطبوع دریافت کرده و آن را به طور یکنواخت قبل از توزیع به کانال‌های اصلی ذخیره و پخش می‌کند. نقش حیاتی آن در توزیع یکنواخت هوا به تمام شاخه‌های کانال‌کشی است.

• پلنوم بازگشت (Return Plenum):

این پلنوم هوای مصرفی و بازگشتی از فضاهای مختلف ساختمان را از طریق دریچه‌های برگشت جمع‌آوری کرده و به واحد تهویه مطبوع برای تصفیه مجدد یا تخلیه به بیرون بازمی‌گرداند.

• نقش حیاتی پلنوم در توزیع یکنواخت و کاهش نویز

طراحی صحیح پلنوم باکس به یکنواخت‌سازی جریان هوا کمک کرده و از ایجاد فشار ناگهانی و صدای زیاد در ورودی کانال‌ها جلوگیری می‌کند. همانطور که قلب خون را به طور کارآمد در سراسر بدن پمپاژ کرده و برای اکسیژن‌رسانی بازمی‌گرداند، پلنوم نیز به عنوان “قلب” سیستم کانال‌کشی عمل می‌کند. طراحی و عملکرد صحیح آن برای سلامت کلی سیستم و آسایش ساختمان بسیار مهم است.

یک پلنوم ناکارآمد می‌تواند منجر به توزیع نامتوازن دما (نقاط گرم یا سرد) و افزایش نویز شود که به طور مستقیم بر تجربه ساکنین تأثیر می‌گذارد. این امر نشان می‌دهد که در حالی که کانال‌ها “رگ‌ها” هستند، پلنوم “حفره پمپاژ” حیاتی است که توزیع متعادل و بی‌صدای هوا را تضمین می‌کند و بنابراین یک عامل کلیدی در راحتی و کارایی سیستم محسوب می‌شود.

۳. دریچه‌ها (Grilles, Registers, Diffusers): دروازه‌های ورود و خروج هوا

دریچه‌ها نقاط پایانی سیستم کانال‌کشی هستند و به عنوان رابط مستقیم بین سیستم تهویه مطبوع و فضای داخلی ساختمان عمل می‌کنند.

• دریچه‌های رفت (Supply Registers/Diffusers):

این دریچه‌ها هوای مطبوع را به داخل فضا هدایت، جهت‌دهی و پخش می‌کنند.

• • دیفیوزرها (Diffusers): برای پخش یکنواخت هوا در فضاهای بزرگ‌تر و جلوگیری از جریان مستقیم هوا به کار می‌روند.
  • رجیسترها (Registers): دارای دمپرهای قابل تنظیم برای کنترل حجم و جهت جریان هوا هستند.

• دریچه‌های برگشت (Return Grilles):

این دهانه‌ها در دیوار یا کف قرار دارند و هوای مصرفی را از محیط جمع‌آوری کرده و به کانال‌های برگشت هدایت می‌کنند. این دریچه‌ها معمولاً بزرگ‌تر از دریچه‌های رفت هستند تا افت فشار را به حداقل برسانند و امکان بازگشت هوای کافی به سیستم را فراهم کنند.

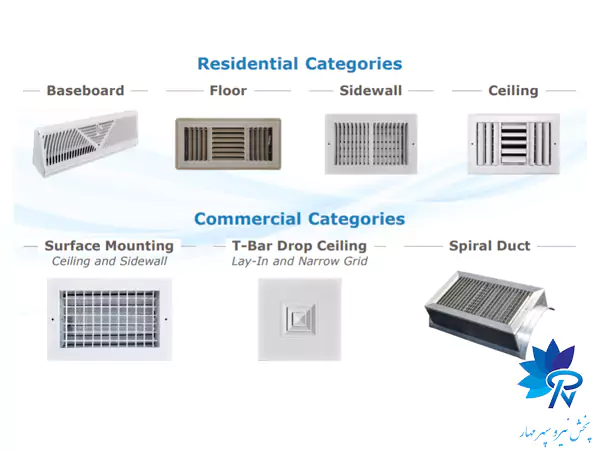

انواع دریچه‌ها بر اساس شکل، جنس و کاربرد

دریچه‌های تهویه مطبوع در اشکال، جنس‌ها و کاربردهای متنوعی تولید می‌شوند تا پاسخگوی نیازهای مختلف معماری و عملکردی باشند.

• • شکل ظاهری: شامل دریچه‌های گرد (برای پخش یکنواخت هوا، مناسب فضاهای بزرگ), چهارگوش (مانند خطی، سقفی چهارطرفه/سه‌طرفه/دوطرفه/یک‌طرفه، مشبک), و حتی منحنی یا قوس‌دار برای سقف‌های کاذب خاص.
  • جنس: می‌توانند از فلز (آلومینیوم، گالوانیزه، استیل), پلاستیک (ABS, PVC), یا چوبی/MDF ساخته شوند.
  • کاربردها: انواع خاصی مانند دریچه‌های بازدید فن کویل (برای دسترسی و نگهداری), دریچه‌های پادری (برای تسهیل جریان هوا بین دو محیط), و دریچه‌های گریل (شبکه‌ای) وجود دارند.

جدول ۱: انواع دریچه‌های تنظیم هوا و کاربردهای آنها

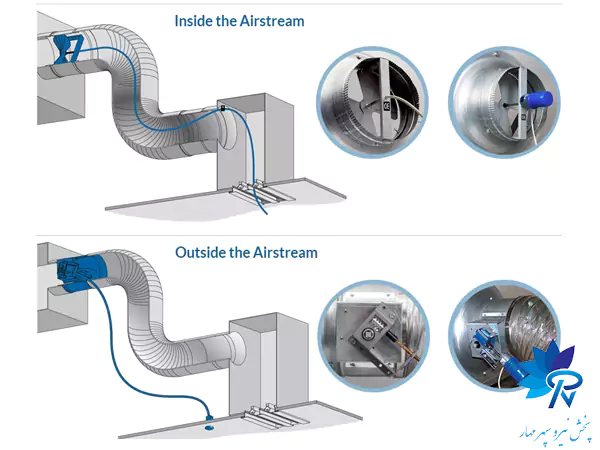

۴. دمپرها: کنترل‌کننده‌های هوشمند جریان هوا

دمپرهای هوا صفحات فلزی (یا از مواد دیگر) هستند که در داخل کانال‌ها، هواسازها یا جعبه‌های VAV نصب می‌شوند تا جریان هوا را کنترل، تنظیم یا قطع کنند. با تنظیم تیغه‌های دمپر، می‌توان میزان هوای عبوری و حتی جهت آن را تغییر داد.

اهمیت دمپرها در زون‌بندی و صرفه‌جویی انرژی دمپرها امکان زون‌بندی (Zone Control) را فراهم می‌کنند؛ یعنی می‌توان دما و تهویه را در مناطق مختلف ساختمان به صورت مستقل کنترل کرد. این قابلیت منجر به صرفه‌جویی قابل توجهی در مصرف انرژی می‌شود، زیرا می‌توان فضاهای خالی یا کم‌اهمیت را تهویه نکرد.

توانایی تنظیم جریان هوا به طور مستقیم به کارایی انرژی (با جلوگیری از تهویه فضاهای بدون استفاده) و راحتی شخصی‌سازی شده (با اجازه دادن به ساکنین برای تنظیم دما در منطقه خاص خود) منجر می‌شود. این موضوع فراتر از عملکرد صرفاً مکانیکی، به عنوان ابزاری استراتژیک برای مدیریت ساختمان و رضایت ساکنین عمل می‌کند. پیشرفت از دمپرهای دستی به دمپرهای موتوری/اتوماتیک نشان‌دهنده ادغام سیستم تهویه مطبوع با سیستم‌های هوشمند ساختمان است که امکان کنترل پویاتر و پاسخگوتر آب و هوا را فراهم می‌کند و این یک روند کلیدی در مدیریت ساختمان‌های مدرن است.

جدول ۲: انواع دمپرها و عملکردشان

مصالح کانال‌کشی: انتخابی برای دوام، کارایی و سلامت

انتخاب متریال مناسب برای ساخت کانال‌ها یکی از مهم‌ترین تصمیمات در طراحی سیستم تهویه مطبوع است. هر ماده دارای مزایا و معایب خاص خود است که بر دوام، کارایی، هزینه‌ها و حتی کیفیت هوای داخلی تأثیر می‌گذارد.

انواع متریال رایج در ساخت کانال‌های هوا

• ورق فلزی:
  • گالوانیزه: پرکاربردترین و قدیمی‌ترین مصالح در ساخت کانال است.
    • مزایا: دوام بالا، قیمت مناسب، مقاومت در برابر رشد کپک و باکتری به دلیل سطح صاف و غیرمتخلخل. همچنین دارای رتبه آتش‌نشانی A1 است که به کند کردن گسترش آتش کمک می‌کند.
    • معایب: وزن بالا، تولید سروصدا به دلیل انبساط و انقباض حرارتی (صدای تق‌تق یا کوبش). نیاز به عایق‌کاری دارد و در محیط‌های با رطوبت بالا، در صورت آسیب دیدن پوشش، مستعد زنگ‌زدگی است.
  • آلومینیوم: سبک و انعطاف‌پذیر است که نصب آن را آسان می‌کند.
    • مزایا: وزن سبک، مقاومت خوب در برابر خوردگی، سهولت شکل‌دهی، و تجمع کمتر باکتری و کپک. همچنین رسانایی حرارتی خوبی دارد.
    • معایب: دوام کمتر از فولاد، مقاومت حرارتی محدود (نامناسب برای دماهای بالا), و نیاز به ابزار خاص برای نصب طولانی‌تر.
  • استیل (Stainless Steel): مقاوم به مواد شیمیایی و خوردگی، و بسیار مستحکم است.
    • مزایا: مقاومت عالی در برابر خوردگی، استحکام بالا، نگهداری آسان، و ظاهر زیبا و لوکس.
    • معایب: بسیار گران است و شکل‌دهی و نصب آن در فضاهای محدود دشوار است.
• فولاد ملایم (Mild Steel/MS): اغلب گالوانیزه می‌شود و به آن فولاد ملایم گالوانیزه نیز گفته می‌شود.
  • مزایا: انعطاف‌پذیری بالا در حرارت، مناسب برای شکل‌دهی پیچیده.
  • معایب: مقاومت کم در برابر خوردگی در محیط‌های مرطوب.

• کانال‌های انعطاف‌پذیر (فلکسیبل): این کانال‌ها از سیم فلزی مارپیچ با روکش پلاستیک، آلومینیوم یا پلیمر ساخته شده‌اند.
  • مزایا: نصب آسان و ارزان، مناسب برای فضاهای تنگ و گوشه‌ها، و تقریباً بی‌صدا هستند.
  • معایب: طول عمر کوتاه‌تر، دشواری در تمیزکاری، و احتمال آسیب‌پذیری و نشتی بیشتر است.
• کانال‌های پیش‌عایق (Fiberboard, Fiberglass Lined):
  • Fiberboard: از فیبرگلاس فشرده و رزین‌بندی شده با روکش فویل آلومینیومی ساخته می‌شود.
    • مزایا: عایق‌بندی خوب، ضد حریق، ارزان، و جذب صدا.
    • معایب: سطح داخلی بافت‌دار آن می‌تواند گرد و غبار را جذب کند، تمیزکاری آن دشوار است و در صورت آسیب روکش، پتانسیل رشد کپک و باکتری را دارد.
  • Fiberglass Lined: شامل ورق فلزی با لایه داخلی یا خارجی فیبرگلاس است.
    • مزایا: عایق‌بندی عالی، کاهش صدا، و مقاومت به خوردگی.
    • معایب: پتانسیل آزاد شدن ذرات فیبرگلاس (خطر سلامتی مانند آسم), متخلخل بودن (که می‌تواند منجر به رشد کپک و باکتری شود), و دشواری در تمیزکاری.
• کانال‌های پارچه‌ای (Textile/Fabric Ducts / Air Socks): این کانال‌ها آستین‌های متخلخل و سبک از الیاف خاص هستند که به جای کانال‌های فلزی یا فایبرگلاس نصب می‌شوند.
  • مزایا: توزیع یکنواخت هوا (با جلوگیری از تغییرات ناگهانی فشار استاتیک), کم‌صدا (عدم انبساط و انقباض با دما), سبک، نصب آسان، قابلیت سفارشی‌سازی و زیبایی‌شناسی.
  • معایب: دوام کمتر، آسیب‌پذیری در برابر رطوبت و اشعه UV، و ورود آسان‌تر آفات.
• کانال‌های پلاستیکی (PVC):
  • مزایا: مقاوم به رطوبت و خوردگی، خواص عایق‌بندی خوب، سبک، و ارزان.
  • معایب: مقاومت حرارتی محدود (نامناسب برای کوره‌های گازی), و پتانسیل تغییر رنگ در برابر نور خورشید.

انتخاب متریال: تعادل پیچیده بین عملکرد، هزینه و سلامت

انتخاب ماده برای کانال‌کشی شامل ملاحظات پیچیده‌ای است. هیچ ماده‌ای به تنهایی “بهترین” نیست و انتخاب به الزامات خاص پروژه بستگی دارد. به عنوان مثال، اولویت دادن به کاهش صدا (مانند فایبرگلاس) ممکن است کیفیت هوای داخلی را به دلیل آزاد شدن ذرات بالقوه یا رشد کپک به خطر بیندازد.

انتخاب دوام (مانند فولاد گالوانیزه) ممکن است مسائل مربوط به نویز را به همراه داشته باشد. مقرون به صرفه بودن (مانند کانال فلکسیبل) اغلب به قیمت طول عمر کمتر تمام می‌شود. این تصمیم فقط در مورد هزینه اولیه یا یک معیار عملکردی نیست، بلکه یک ارزیابی جامع از هزینه‌های عملیاتی بلندمدت، نگهداری، پیامدهای بهداشتی و راحتی ساکنین است.

برای یک متخصص تهویه مطبوع، این به معنای مسئولیت آموزش مشتریان در مورد این مبادلات ظریف، به ویژه در مورد سلامت (مانند ذرات فایبرگلاس، کپک در مواد متخلخل), و ارائه توصیه‌هایی است که با اولویت‌های مشتری مطابقت داشته باشد و در عین حال به استانداردهای ایمنی و کارایی پایبند باشد. این تأکید می‌کند که “بهترین” راه‌حل وابسته به زمینه است و نیاز به درک عمیق دارد.

جدول ۳: مقایسه انواع کانال‌ها بر اساس جنس، مزایا، معایب و کاربردها

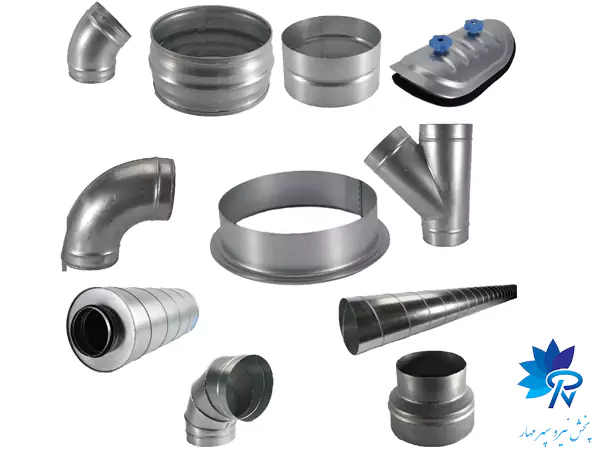

اتصالات و قطعات جانبی: تکمیل‌کننده شبکه کانال‌کشی

علاوه بر کانال‌های اصلی و فرعی، مجموعه‌ای از اتصالات و قطعات جانبی وجود دارند که برای تکمیل شبکه کانال‌کشی و تضمین عملکرد صحیح آن ضروری هستند.

۱. زانویی (Elbows): تغییر مسیر با حداقل افت فشار

زانویی‌ها قطعاتی هستند که برای تغییر جهت جریان هوا در کانال‌کشی استفاده می‌شوند و معمولاً در زوایای ۴۵، ۹۰ یا سفارشی تولید می‌شوند. طراحی صحیح زانویی، مانند استفاده از پره‌های هدایت‌کننده (Turning Vanes)، برای به حداقل رساندن افت فشار و جلوگیری از آشفتگی جریان هوا حیاتی است. در حالی که زانویی‌ها ساده به نظر می‌رسند، هندسه داخلی آن‌ها (مانند شعاع انحنا، وجود پره‌های هدایت‌کننده) یک عامل حیاتی در به حداقل رساندن افت فشار و تلاطم است.

این موضوع به طور مستقیم بر مصرف انرژی فن تأثیر می‌گذارد؛ یک زانویی با طراحی نامناسب باعث می‌شود فن برای جابجایی هوا سخت‌تر کار کند و در طول زمان برق بیشتری مصرف کند. این یک عامل پنهان در کارایی است که اغلب توسط افراد غیرمتخصص نادیده گرفته می‌شود. این موضوع بر نیاز مهندسان به مشورت با منابعی مانند پایگاه داده اتصالات کانال ASHRAE (ASHRAE Duct Fitting Database) برای طراحی بهینه تأکید می‌کند و نشان می‌دهد که حتی اجزای کوچک نیز تحت بهینه‌سازی علمی دقیق برای کارایی انرژی قرار می‌گیرند.

۲. تبدیل (Reducers): اتصال کانال‌ها با اندازه‌های متفاوت

تبدیل‌ها برای اتصال کانال‌هایی با سطح مقطع یا شکل متفاوت به کار می‌روند و تغییر تدریجی سایز کانال را فراهم می‌کنند تا از آشفتگی جریان هوا و افت فشار ناگهانی جلوگیری شود. این تغییر تدریجی برای حفظ جریان آرام و کارآمد هوا ضروری است.

۳. سه‌راهی (T-branches): انشعاب‌دهی به مسیرهای مختلف

سه‌راهی‌ها برای انشعاب دادن جریان هوا از یک کانال اصلی به دو یا چند مسیر فرعی استفاده می‌شوند. طراحی اصولی سه‌راهی در کنترل حجم و فشار هوای عبوری به هر شاخه بسیار مؤثر است و تضمین می‌کند که هر بخش از ساختمان هوای مورد نیاز خود را دریافت کند.

۴. لرزه‌گیر (Flexible Connectors): کاهش انتقال لرزش و صدا

لرزه‌گیرها بین فن، هواساز یا سایر تجهیزات مکانیکی و کانال نصب می‌شوند تا از انتقال لرزش و صدای دستگاه‌ها به ساختار کانال و سپس به فضای ساختمان جلوگیری کنند. این قطعات معمولاً از پارچه برزنتی مقاوم یا لاستیک تقویت‌شده ساخته می‌شوند و دوام بالایی دارند.

۵. ساپورت و بست نگهدارنده: پایداری و ایمنی سیستم

برای نصب ایمن و صحیح کانال‌ها، از ساپورت‌ها، براکت‌ها و بست‌های مخصوص استفاده می‌شود. این اجزا کانال‌ها را در مسیر نگه می‌دارند و از لرزش، افتادگی یا آسیب‌دیدگی آن‌ها جلوگیری می‌کنند، که به طول عمر سیستم کمک می‌کند. نصب اصولی این بخش‌ها در پایداری و عملکرد بلندمدت سیستم بسیار مؤثر است.

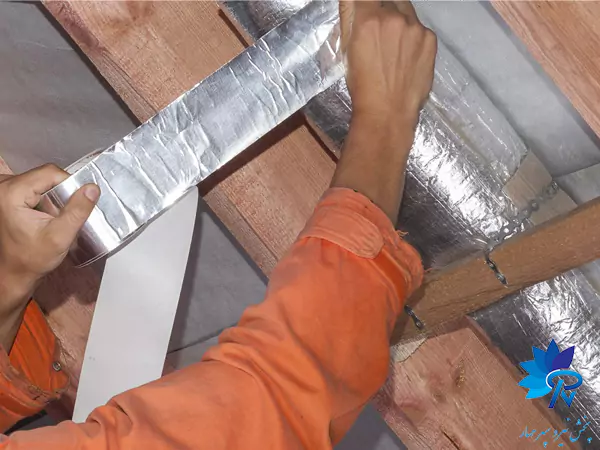

۶. درزگیرها (Sealants/Tapes): جلوگیری از نشتی و حفظ راندمان

برای جلوگیری از نشتی هوا از محل اتصال قطعات کانال، از نوار درزگیر یا چسب‌های مخصوص (مانند ماستیک یا نوار پشتی فلزی) استفاده می‌شود. درزگیری اصولی، باعث بهبود بازدهی سیستم (جلوگیری از هدر رفت تا ۲۰ درصد هوای مطبوع), کاهش اتلاف انرژی و جلوگیری از ورود آلودگی به سیستم تهویه می‌شود.

در حالی که عایق کاری کانال تهویه مطبوع اغلب به عنوان یک جزئیات کوچک در نصب در نظر گرفته می‌شود، آب‌بندی مؤثر یک عنصر اساسی برای حفظ انرژی و کیفیت هوای داخلی است. رقم ۲۰ درصد اتلاف انرژی بسیار قابل توجه است و مستقیماً بر هزینه‌های عملیاتی و ردپای زیست‌محیطی تأثیر می‌گذارد. علاوه بر این، جلوگیری از ورود هوای تهویه نشده و آلوده (مثلاً از فضاهای زیر شیروانی یا داخل دیوارها) برای سلامت ساکنین بسیار مهم است.

این موضوع درزگیری را از یک وظیفه “تعمیری” به یک اصل حیاتی در طراحی و نصب ارتقا می‌دهد. سرمایه‌گذاری در درزگیرهای با کیفیت و اجرای دقیق آن‌ها در طول نصب، مزایای بلندمدت قابل توجهی را در قالب کاهش قبوض آب و برق، محیط داخلی سالم‌تر و کاهش مشکلات نگهداری مرتبط با رطوبت و کپک به ارمغان می‌آورد و آن را به یک عامل کلیدی برای سیستم‌های تهویه مطبوع با کیفیت بالا تبدیل می‌کند.

۷. درب‌های دسترسی (Access Doors/Panels): تسهیل نگهداری و بازرسی

دریچه های بازدید و دسترسی برای فراهم آوردن دسترسی آسان به نقاط حیاتی کانال‌کشی و واحدهای هواساز جهت نگهداری، بازرسی، تمیزکاری و تعمیرات نصب می‌شوند. این درب‌ها به حفظ زیبایی دیوارها و سقف‌ها کمک کرده و از نیاز به برش‌های مکرر و آسیب رساندن به ساختار جلوگیری می‌کنند. برخی از این درب‌ها دارای عایق و قابلیت مقاومت در برابر آتش هستند. علاوه بر این، پورت‌های بازرسی (Test Ports) امکان نمونه‌برداری آسان از هوا در سیستم تهویه را فراهم می‌کنند.

فراهم آوردن نقاط دسترسی مناسب، مدیریت سیستم را از حالت واکنشی به حالت فعال تغییر می‌دهد. بدون دسترسی آسان، مسائل کوچک می‌توانند تشدید شوند و منجر به تعمیرات بزرگ‌تر و پرهزینه‌تر، کاهش کارایی و به خطر افتادن کیفیت هوای داخلی (مانند رشد کپک شناسایی نشده) شوند. دسترسی آسان، بازرسی‌های منظم، شناسایی زودهنگام مشکلات و تمیزکاری مؤثر را تسهیل می‌کند که به طور مستقیم طول عمر سیستم تهویه مطبوع را افزایش داده و عملکرد بهینه آن را حفظ می‌کند.

این موضوع تأکید می‌کند که اجزای “پنهان” مانند درب‌های دسترسی برای کارایی عملیاتی بلندمدت و مزایای بهداشتی سیستم تهویه مطبوع اساسی هستند و اهمیت در نظر گرفتن نگهداری و دسترسی در مرحله طراحی اولیه را نشان می‌دهد.

۸. فلوها (Flues): مسیر خروج گازهای احتراق

فلوها لوله‌هایی هستند که گازهای سمی تولید شده در فرآیندهای گرمایش (مانند کوره‌های گازی) را از واحد تهویه مطبوع به خارج از ساختمان منتقل می‌کنند. همچنین ممکن است هوای برگشتی که قابلیت بازچرخش ندارد را به بیرون هدایت کنند. این اجزا برای ایمنی و جلوگیری از تجمع گازهای مضر در فضای داخلی ضروری هستند.

۹. خطوط مبرد (Refrigerant Lines) و خطوط تخلیه (Drain Pans/Lines): مدیریت سیکل تبرید و رطوبت

• خطوط مبرد: معمولاً از مس ساخته شده و مبرد را به کمپرسور و کویل‌ها منتقل می‌کنند تا فرآیند سرمایش یا گرمایش هوا انجام شود (سیکل تبرید). این خطوط نقش حیاتی در انتقال انرژی حرارتی دارند.
• خطوط تخلیه و سینی‌های تخلیه (Drain Pans/Lines): در طول فرآیندهای سرمایش و گرمایش، رطوبت به صورت میعانات در داخل کانال‌ها و کویل‌ها جمع می‌شود. سینی‌های تخلیه این رطوبت را جمع‌آوری کرده و خطوط تخلیه آن را به خارج از ساختمان هدایت می‌کنند. این عملکرد برای جلوگیری از رطوبت، زنگ‌زدگی، خوردگی و رشد کپک و قارچ در سیستم حیاتی است.

نتیجه‌ گیری

سیستم کانال‌کشی تهویه مطبوع، شبکه‌ای پیچیده و یکپارچه از اجزا است که هر یک نقش حیاتی در عملکرد کلی ایفا می‌کنند. از کانال‌های اصلی و فرعی گرفته تا پلنوم‌ها، دمپرها، دریچه‌ها و اتصالات جانبی، تمامی این عناصر باید با دقت انتخاب، طراحی و نصب شوند. انتخاب صحیح مصالح و رعایت دقیق استانداردها، نه تنها راندمان انرژی را به حداکثر می‌رساند، بلکه به طور مستقیم بر کیفیت هوای داخلی و آسایش صوتی ساکنین تأثیر می‌گذارد.

در نهایت، این دانش تخصصی و تعهد به اصول مهندسی است که به متخصصان HVAC امکان می‌دهد تا فضاهایی را خلق کنند که نه تنها از نظر حرارتی مطبوع باشند، بلکه سلامت و رفاه ساکنین را نیز تضمین کنند. این فراتر از یک شغل، یک مسئولیت اجتماعی است. با پیشرفت فناوری و افزایش آگاهی نسبت به پایداری و سلامت محیط زیست، صنعت تهویه مطبوع نیز در حال تحول است. توجه به جزئیات، نوآوری در طراحی و استفاده از مواد پیشرفته، و همواره در نظر گرفتن ابعاد انسانی راحتی و سلامت، مسیر آینده این صنعت را روشن می‌سازد. متخصصان این حوزه وظیفه دارند تا با به‌روز نگه داشتن دانش خود و به‌کارگیری بهترین شیوه‌ها، به خلق آینده‌ای با هوای مطبوع‌تر و سالم‌تر برای همه کمک کنند.
